德国Mahr马尔MARSHAFT接触式轴杆轴类测量中心_Z轴100-2100mm X轴120mm

德国Mahr马尔MARSHAFT 400接触式轴杆轴类测量中心

德国Mahr马尔MARSHAFT 800接触式轴杆轴类测量中心

德国Mahr马尔MARSHAFT 1200接触式轴杆轴类测量中心

德国Mahr马尔MARSHAFT 1600接触式轴杆轴类测量中心

德国Mahr马尔MARSHAFT 2000接触式轴杆轴类测量中心



简介

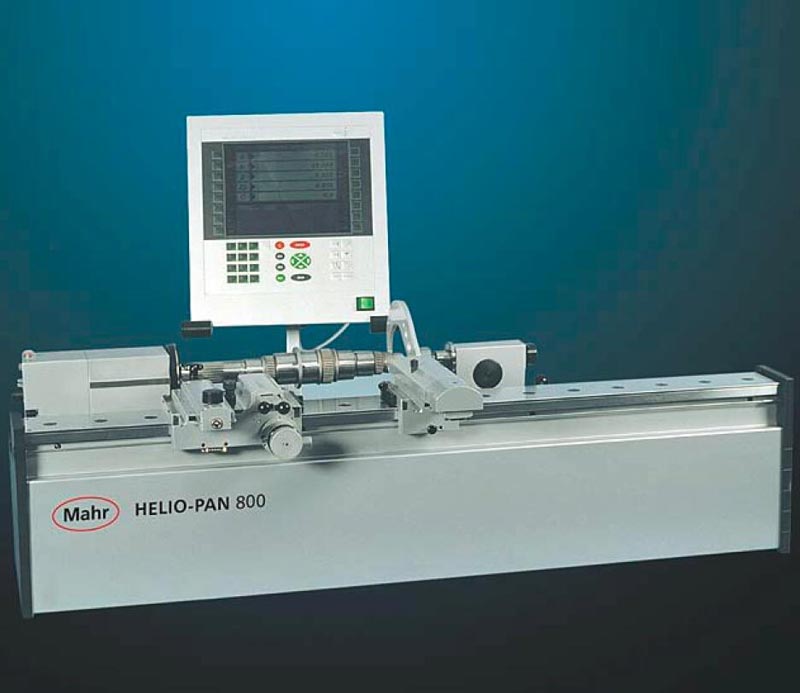

德国Mahr马尔MARSHAFT 是由模块构成的轴杆测量中心, 旨在测量旋转类零件, 方便快捷且灵活多变。

德国Mahr马尔MARSHAFT 轴杆测量中心主要用作车间测量仪器。然而, 高度的重复精度使其亦可用于计量实验室。

仪器因采用模块式结构, 使其能按照不同的测量任务, 提供最理想的尺寸和组合。

常规的测量任务如下:

外径、长度、距离、增量尺寸、同心度、跳动、对称性、深度、凹槽、角度、半径、锥度及许多其他参数。

适用于专门测量, 例如螺距、位置度及刻度角等的测量, 测量时需要备有这些特殊测量的插入件, 插入件不在供应

范围内。配合工件特殊测量的插入件可提供选购。

优势一目了然

• 一台测量仪器可达成多项测量任务

• 绝对适合车间使用: 在生产区域内可紧邻机械

设备进行安装和操作

• 极易操作

• 工件快速更换

• 更换工件时无需重新进行校准

• 始终如一的测量力确保了测量结果不受人

为因素的影响

• 即使在普通车间环境下也能确保超高的测量精度

• 优越的价格 / 卓越的性价比

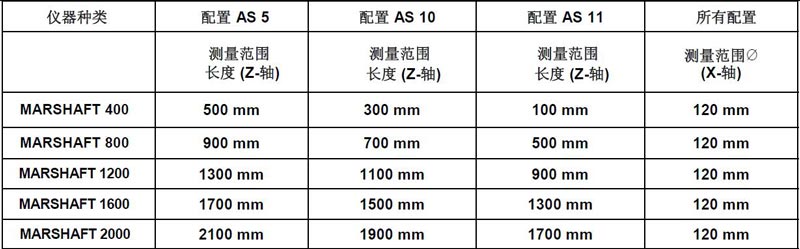

基本仪器尺寸

德国Mahr马尔MARSHAFT 400接触式轴杆轴类测量中心

德国Mahr马尔MARSHAFT 800接触式轴杆轴类测量中心

德国Mahr马尔MARSHAFT 1200接触式轴杆轴类测量中心

德国Mahr马尔MARSHAFT 1600接触式轴杆轴类测量中心

德国Mahr马尔MARSHAFT 2000接触式轴杆轴类测量中心





技术数据:

长度测量系统 (Z-轴)分辨率: 0,005 mm / 0.001 mm 可调(0,00001 inch / 0,00005 inch, 二者选一 )

误差范围 (Z-轴): (7+L/100) μm, L (长度) 单位 mm (Unitron)(3+L/100) μm, L (长度) 单位 mm (Mahr 检验)

直径测量系统 (X-轴)分辨率: 0.001 mm / 0,0001 mm 可调(0,00005 inch / 0,000005 inch, 二者选一)

误差范围 (X-轴): (1+L/100) μm, L (长度) 单位 mm

最大工件重量: 20 kg (400/800)60 kg (1200/1600/2000)

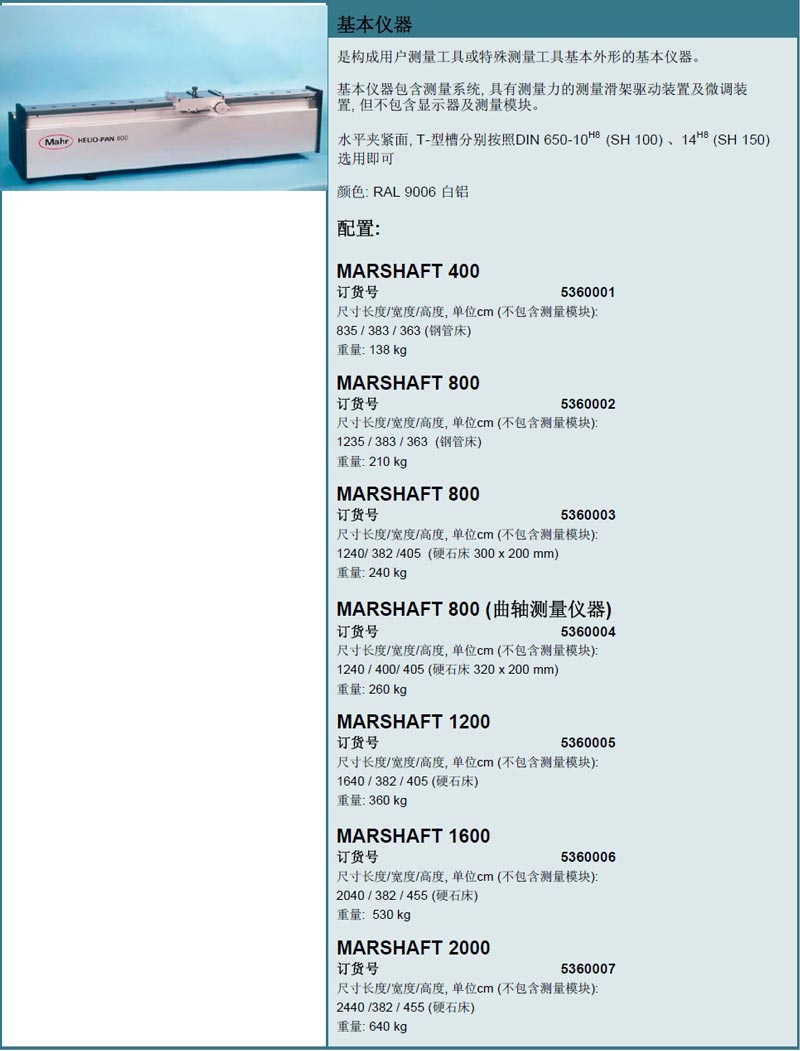

基本仪器

是构成用户测量工具或特殊测量工具基本外形的基本仪器。基本仪器包含测量系统, 具有测量力的测量滑架驱动装置及微调装置, 但不包含显示器及测量模块。

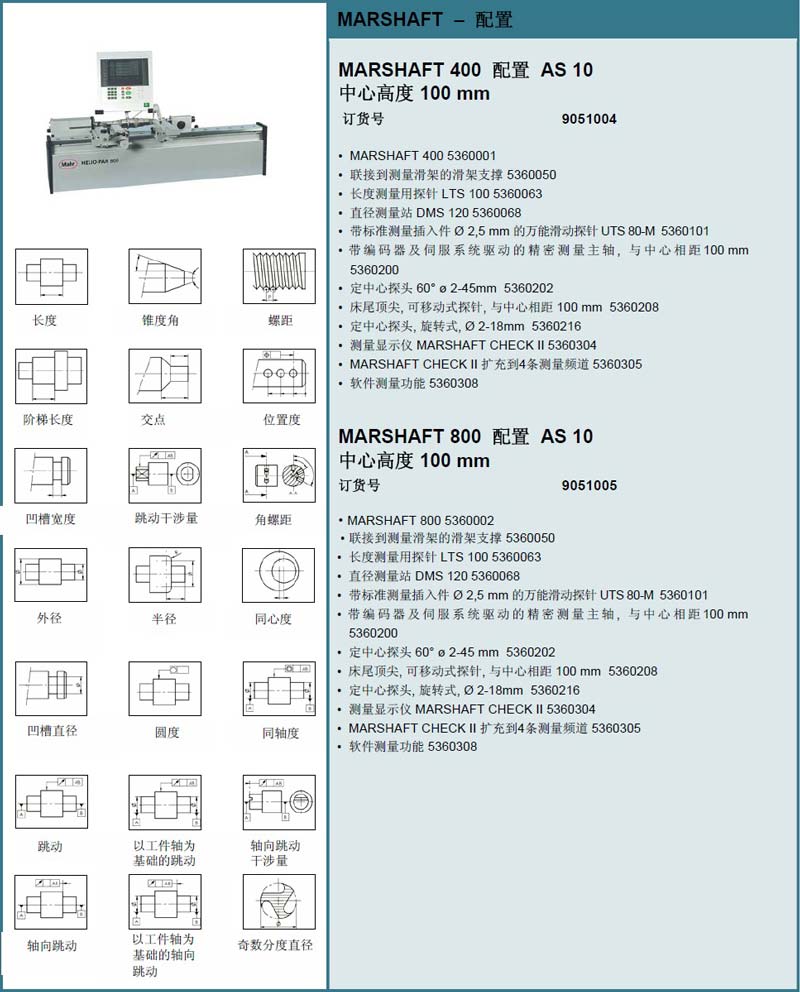

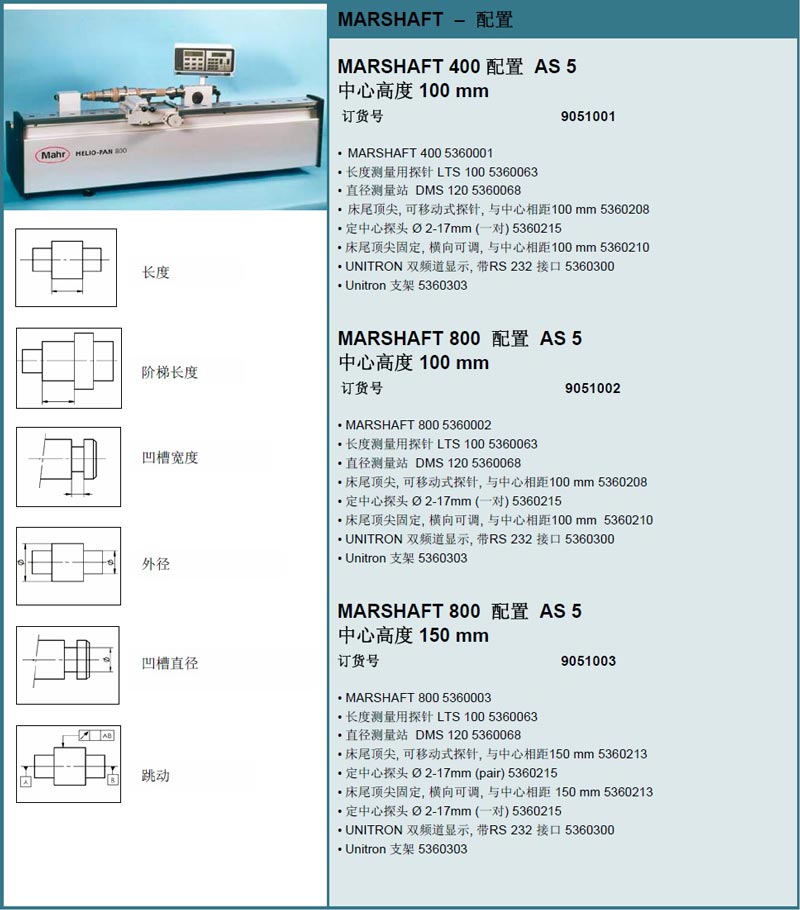

配置
