德国Mahr马尔MarForm MMQ 系列圆度仪圆柱度仪

德国Mahr马尔MarForm MMQ 100圆度仪

德国Mahr马尔MarForm MMQ 150圆柱度仪

德国Mahr马尔MarForm MMQ 200圆柱度仪

德国Mahr马尔MarForm MMQ 400圆柱度仪

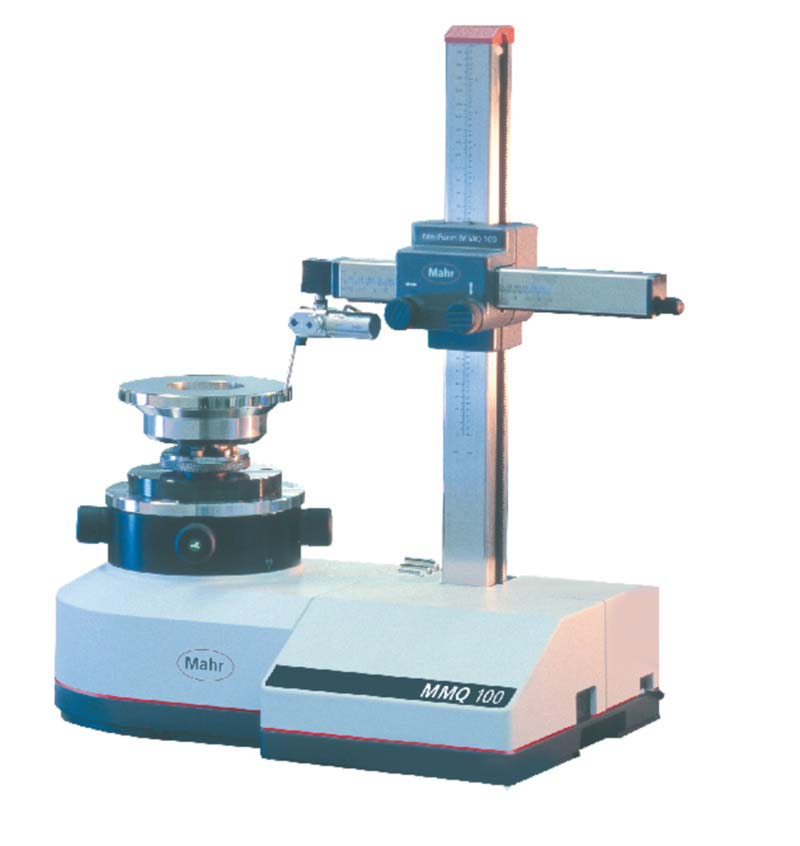

德国Mahr马尔MarForm MMQ 100圆度仪



德国Mahr马尔MarForm MMQ 100圆度仪是在生产区域附近执行圆度、径向跳动或波纹度分析 (fft) 等测量任务的简单而准确的解决方案。德国Mahr马尔MarForm MMQ 100圆度仪移动型重量低，尺寸小，所以非常有成本效益。



技术参数

圆度偏差（µm+µm/mm 测量高度）*      0,025 + 0,0003

Z 轴定位       手动

圆度偏差（µm+µm/mm 测量高度）**    0,05 + 0,0006

轴向跳动偏差（µm+µm/mm 测量半径）*      0,02 + 0,0003

轴向跳动偏差（µm+µm/mm 测量半径）**    0,04 + 0,0006

调心调平工作台    手动

工作台直径 (mm) 160

工作台负载，居中 (N)         200

速度 (rpm) 50 Hz / 60 Hz       5 / 6

脚注文本        * 与 LSC 参考圆的最大偏差值，过滤器 15 波动/转。

** 所有值在中性震动环境下在 20°C ±1°C 时符合 DIN ISO 1101 标准，过滤器 15 波动/转 LSC 或 2.5 mm LSS，5 rpm 或 5 mm/s 和标准测杆，球直径 3 mm。使用错误隔离技术标准验证因为选择太多，此处仅描述几种机器作为示例。Mahr 可根据请求提供“您的”MMQ 的技术数据。

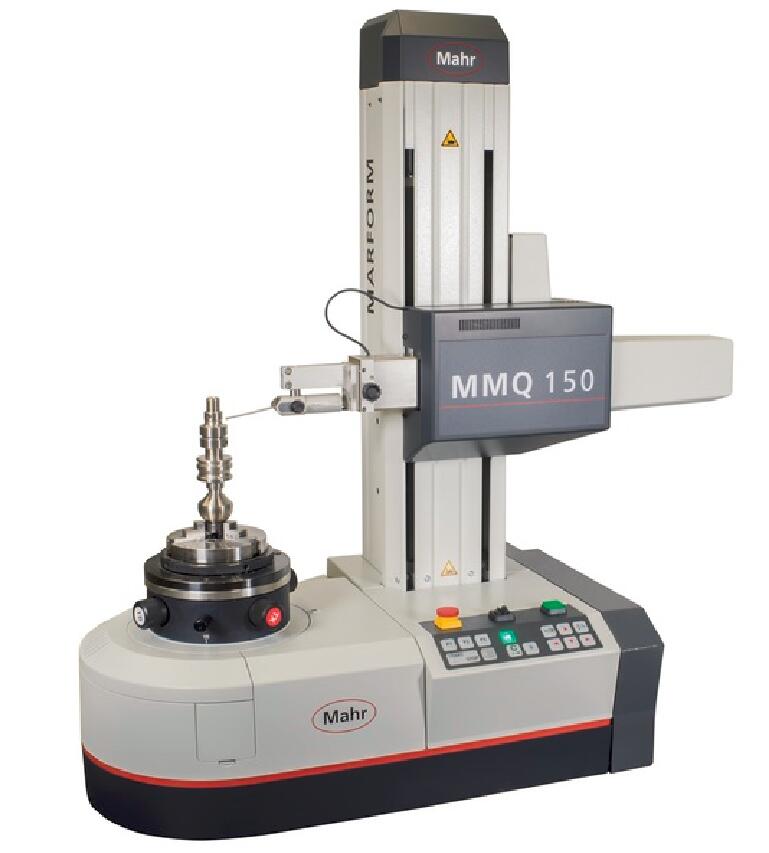

德国Mahr马尔MarForm MMQ 150圆柱度仪



德国Mahr马尔MarForm MMQ 150圆柱度仪–入门级圆柱度测量技术。德国Mahr马尔MarForm MMQ 150圆柱度仪采用准确、高速、易于操作的设计，而且有极高的性价比。

德国Mahr马尔MarForm MMQ 150是测试形状和位置公差的自动形状测试仪。

-用于生产中或检测室中

-快速且简便的操作

-测量精度，为圆柱度公差优化

-减少废品，节省时间，降低生产成本

-免维护，高精度机械轴承

软件

直观的 MarWin EasyForm 软件，操作非常简单。您只需点击三次即可执行测量，然后可以收到信息丰富的测量记录。

低成本

MMQ150 以吸引人的价格提供高水平的精度，确保它能在最短的时间内收回成本。使用坚固的滑动轴承和旋转轴承，可最大程度地减少维护和运营成本。甚至不需要压缩空气。

高精度

高基础精度，使 MMQ150 成为坐标测量机器 (KMG) 的完美补充。KMG 到达形状和位置特征极限时，MMQ150 可在任何情况下准确且快速地完成实施。

技术参数

圆度偏差（µm+µm/mm 测量高度）*      0,015 + 0,0003

测量路径，电动 Z 轴 (mm)       250

直线度偏差/100 mm 测量路径 (µm)**，Z 轴         0.4

直线度偏差/总测量路径 (µm)**，Z 轴    1

Z/C 轴接触方向平行度偏差，测量路径 (µm) 1

测量速度 (mm/s)，Z 轴      0.5-30

定位速度 (mm/s)，Z 轴      0.5-50

圆度偏差（µm+µm/mm 测量高度）**    0,03 + 0,0006

轴向跳动偏差（µm+µm/mm 测量半径）*      0.02 + 0.0001

轴向跳动偏差（µm+µm/mm 测量半径）**    0.4 + 0.0006

调心调平工作台    手动

工作台直径 (mm) 160

工作台负载，居中 (N)         200

速度 (rpm) 50 Hz / 60 Hz       1-6

脚注文本        * 与 LSC 参考圆的最大偏差值，过滤器 15 波动/转。

** 所有值在中性震动环境下在 20°C ±1°C 时符合 DIN ISO 1101 标准，过滤器 15 波动/转 LSC 或 2.5 mm LSS，5 rpm 或 5 mm/s 和标准测杆，球直径 3 mm。使用错误隔离技术标准验证因为选择太多，此处仅描述几种机器作为示例。Mahr 可根据请求提供“您的”MMQ 的技术数据。

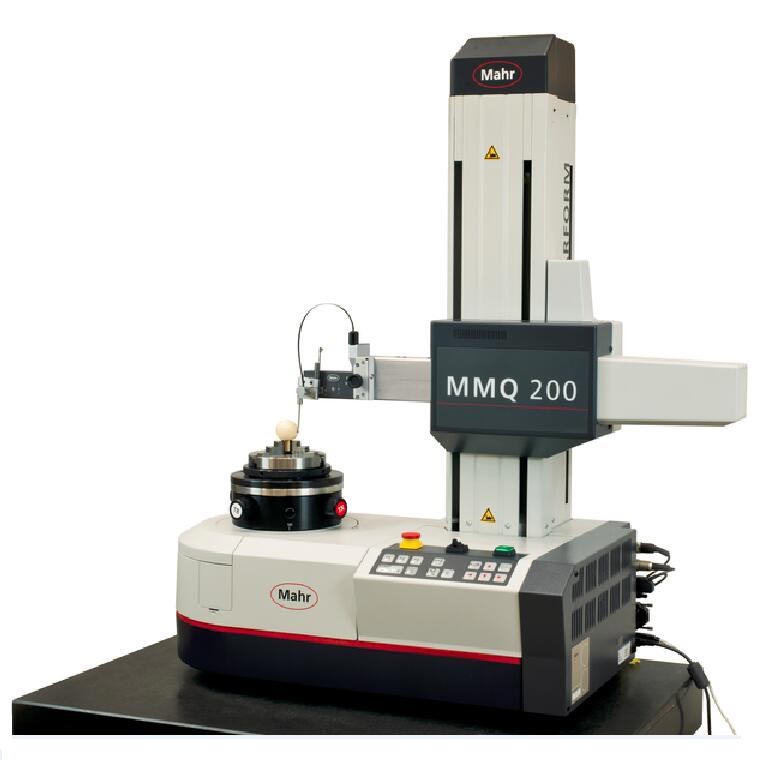

德国Mahr马尔MarForm MMQ 200圆柱度仪



德国Mahr马尔MarForm MMQ 200圆柱度仪是面向制造车间和检测室的紧凑型形状测量仪。有两个版本：作为带通用测头 T20W 的测量站，和作为带电动测头 T7W 的测量站，后者具有独特的动力驱动。

德国Mahr马尔MarForm MMQ 200圆柱度仪是面向制造车间和检测室的紧凑型形状测量仪。

-根据 DIN/ISO 1101 去除形位偏差

-全自动测量序列

-精密圆度测量轴 (C)

-电动垂直测量轴 (Z)

-电动水平定位轴 (X)

-手动调心调平工作台

-T20W 手动长度测头或

-T7W 电动测头

-人体工学控制面板，也可用于启动所选的测量程序（P1、P2、P3）

T7W 电动测头

结合电动测头 T7W 时，德国Mahr马尔MarForm MMQ 200圆柱度仪也可用于粗糙度和导程测量。

因此 MMQ 200 是同类中最多功能的测量系统，有无与伦比的性价比。

技术数据

圆度偏差（µm+µm/mm 测量高度）*      0,015 + 0,0003

测量路径，电动 Z 轴 (mm)       250

直线度偏差/100 mm 测量路径 (µm)**，Z 轴         0.15

直线度偏差/总测量路径 (µm)**，Z 轴    0.3

Z/C 轴接触方向平行度偏差，测量路径 (µm) 0.5

测量速度 (mm/s)，Z 轴      0.5-30

定位速度 (mm/s)，Z 轴      0,5-100

圆度偏差（µm+µm/mm 测量高度）**    0,03 + 0,0006

轴向跳动偏差（µm+µm/mm 测量半径）*      0,02 + 0,0001

轴向跳动偏差（µm+µm/mm 测量半径）**    0,04 + 0,0006

调心调平工作台    手动

工作台直径 (mm) 160

工作台负载，居中 (N)         200

速度 (rpm) 50 Hz / 60 Hz       0.2-15

脚注文本        * 与 LSC 参考圆的最大偏差值，过滤器 15 波动/转。

** 所有值在中性震动环境下在 20°C ±1°C 时符合 DIN ISO 1101 标准，过滤器 15 波动/转 LSC 或 2.5 mm LSS，5 rpm 或 5 mm/s 和标准测杆，球直径 3 mm。使用错误隔离技术标准验证因为选择太多，此处仅描述几种机器作为示例。Mahr 可根据请求提供“您的”MMQ 的技术数据。



德国Mahr马尔MarForm MMQ 400圆柱度仪



德国Mahr马尔MarForm MMQ 400圆柱度仪可根据 DIN ISO 1101 标准通用进行全面的工件评估。

高精度 Z 和 X 测轴可以完成所有形状测量任务。MarForm MMQ 400 版本可用于：

-高精度工件

-通常为长工件

-大而重的工件

-用于生产中或检测室中

选择一系列可用的模块根据您的要求定制 MarForm MMQ 400：

-电动或手动调心调平工作台

-垂直轴 (Z) 有 900 mm、500 mm 或 350 mm 测量长度

-水平轴 (X) 有 180 mm 或 280 mm 测量长度，X 和 Z 轴有数字线性刻度。适合需要查找影响结果的准确且可-重现的测量位置的测量

-选配电动尾座

综合检查形位公差和监测 粗糙度参数.形状测针和粗糙度测针之间可实现编程控制的电动切换，固定一次即可完成粗糙度和形状测量，节省时间和费用。

技术参数
