综合信息

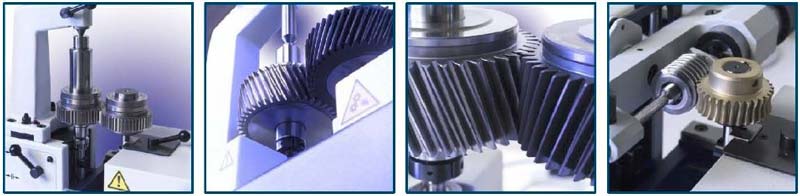

齿轮双面啮合检测的基本原则是采用一个标准齿轮( 几乎完美齿轮 ) 和一个工件齿轮啮合并消除间隙。一个旋转轴稳固安装,另一轴轴浮动安装。当转动两个齿轮时产生的间距变化被检测出并形成有关生产过程中产生的复合误差的齿形轮廓分析。
如果使用当代分析解决方案,比如PC、硬件和软件,双齿面检测会是一种控制质量的有效、快捷和简单的方式。
德国FRENCO齿轮双面啮合仪的优势
-适合车间使用的稳定设备。
-针对客户实际需要而设计 : 机床可调整被测量件和测量条件。
-测力可无限调整。
-使用非旋转顶尖和安装芯轴,跳动的偏差保持在微米水平。
-用于校正的标准齿轮。
-自主开发的FG pro分析软件,出现问题可快速给予支持。标准齿轮为FRENCO在德国Altdorf的自主产品。
-根据要求,我们可以对原有双齿面啮合仪进行升级,可设计为电子测量和增加FGI分析软件。
几何测量

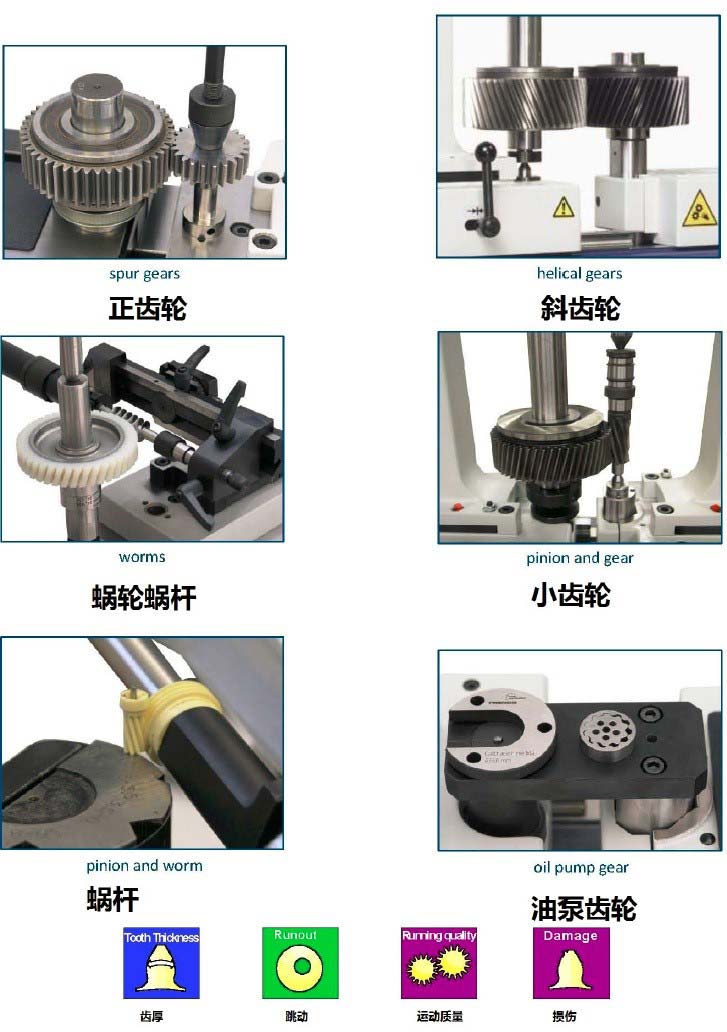

可测量正齿轮、斜齿轮、蜗轮蜗杆、小齿轮、油泵齿轮,主要测量参数齿厚、跳动、运动质量和损伤等。

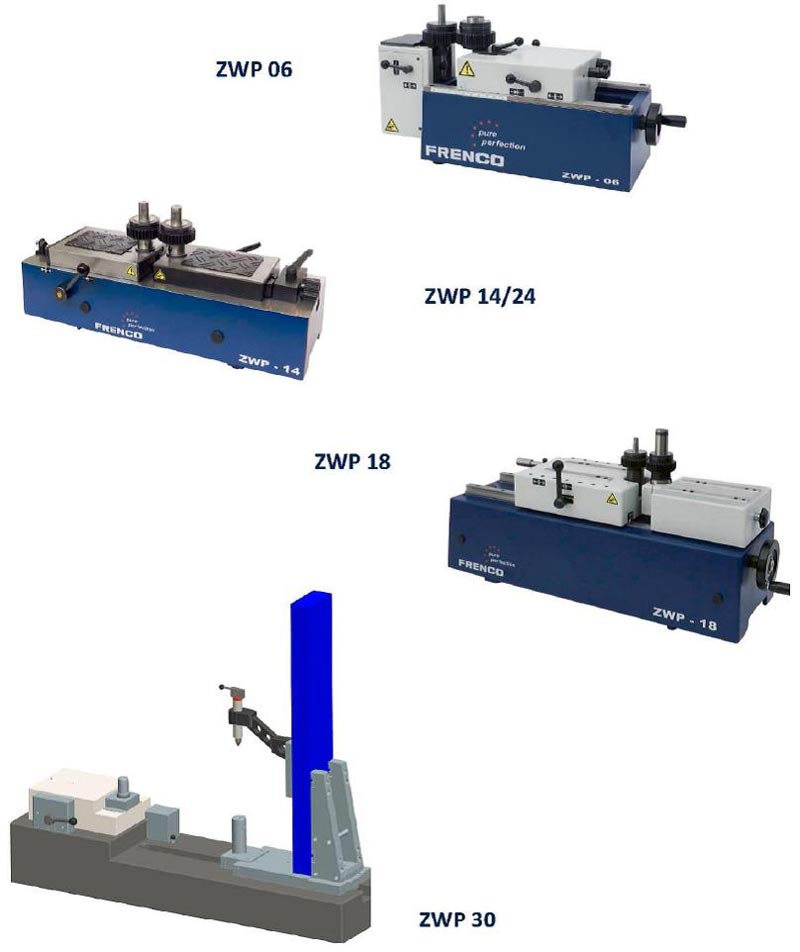

产品介绍
-德国FRENCO ZWP 06齿轮双面啮合仪
-德国FRENCO ZWP 14车间现场型齿轮双面啮合仪
-德国FRENCO ZWP 24车间现场型齿轮双面啮合仪
-德国FRENCO ZWP 18高精度齿轮双面啮合仪
-德国FRENCO ZWP 30大型齿轮双面啮合仪

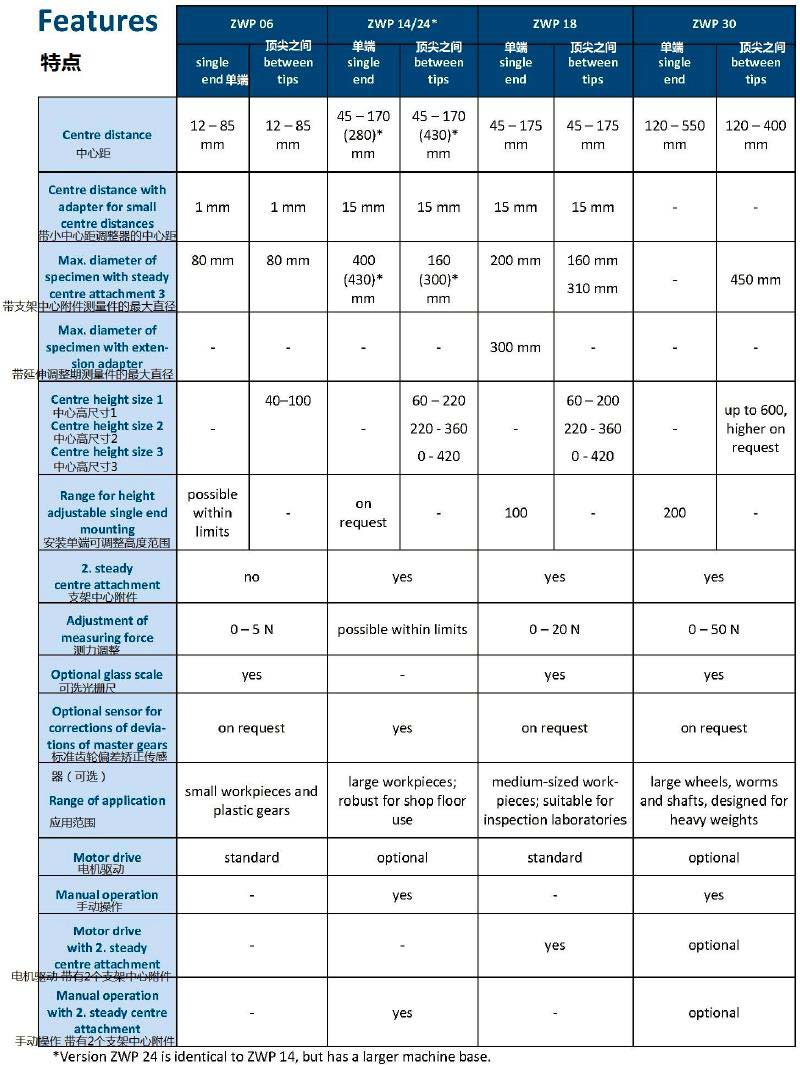

技术参数
-德国FRENCO ZWP 06齿轮双面啮合仪
-德国FRENCO ZWP 14车间现场型齿轮双面啮合仪
-德国FRENCO ZWP 24车间现场型齿轮双面啮合仪
-德国FRENCO ZWP 18高精度齿轮双面啮合仪
-德国FRENCO ZWP 30大型齿轮双面啮合仪

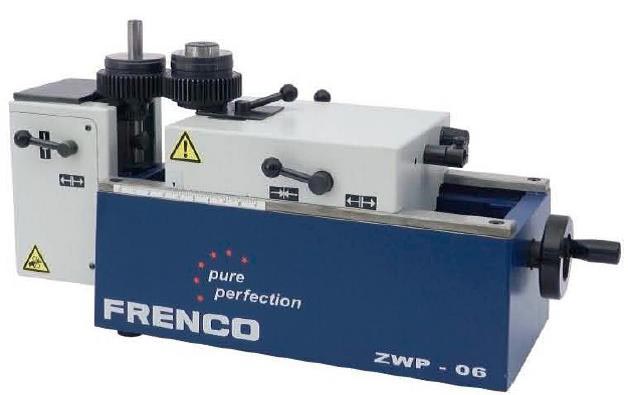

德国FRENCO ZWP 06齿轮双面啮合仪
双寺面哇合检测仪是专为小型高精密齿轮而设计的。也适合塑料齿轮。测力可调低。该设备精致设计具备超常精密性和敏感性特点。测量台架无间隙支撑在四个板簧之上。这种所谓的平行四边形悬架非常敏感并且会记录下最小的中心距变化。电机驱动进行测量。我们推荐Frenco软件FGI PRO用于分析。该软件的应用可以轻松高效的控制工件的质量。

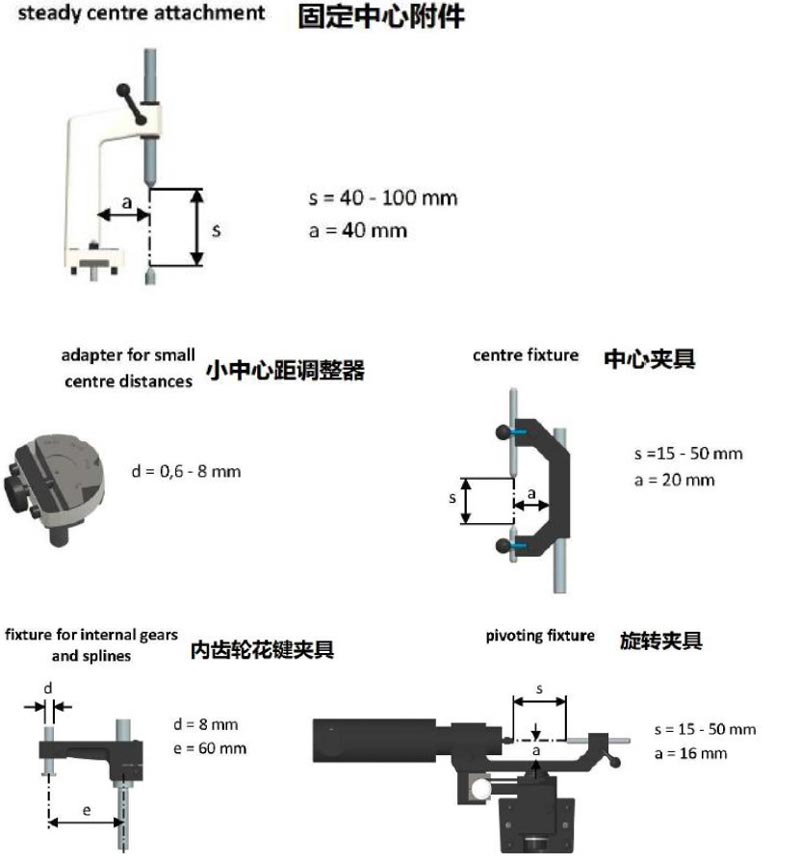

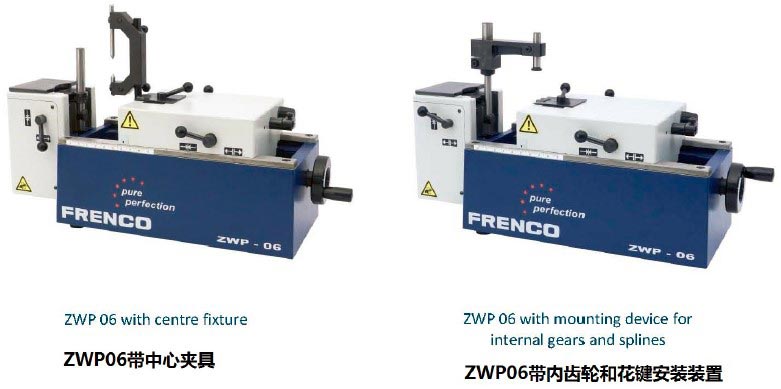

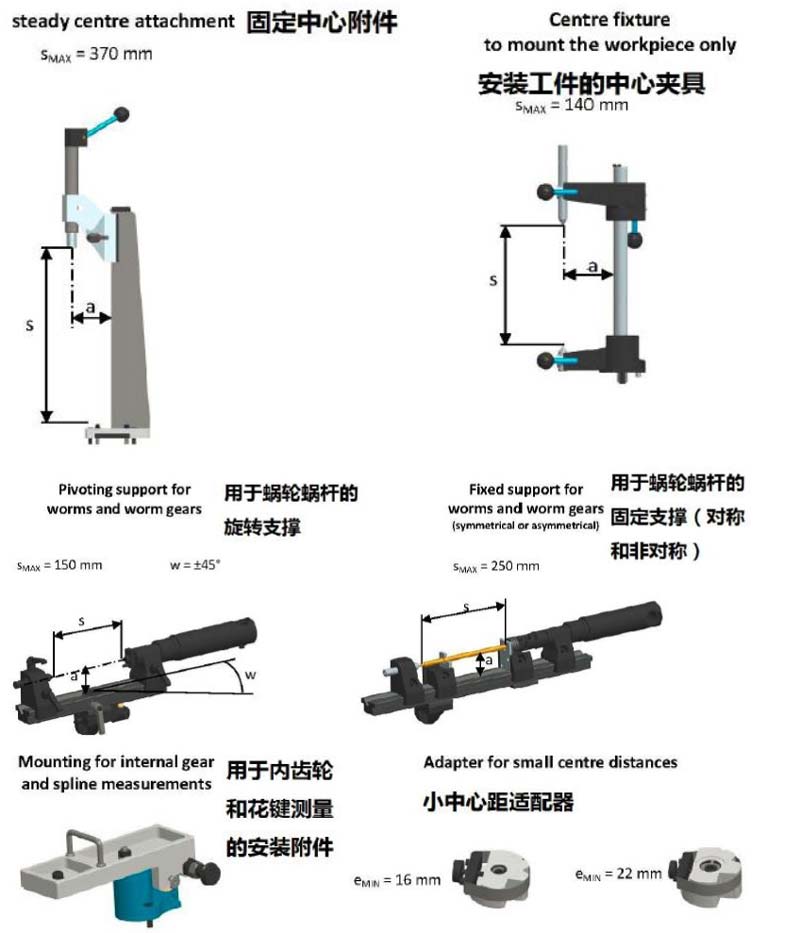

满足各种测量需求的多种附件

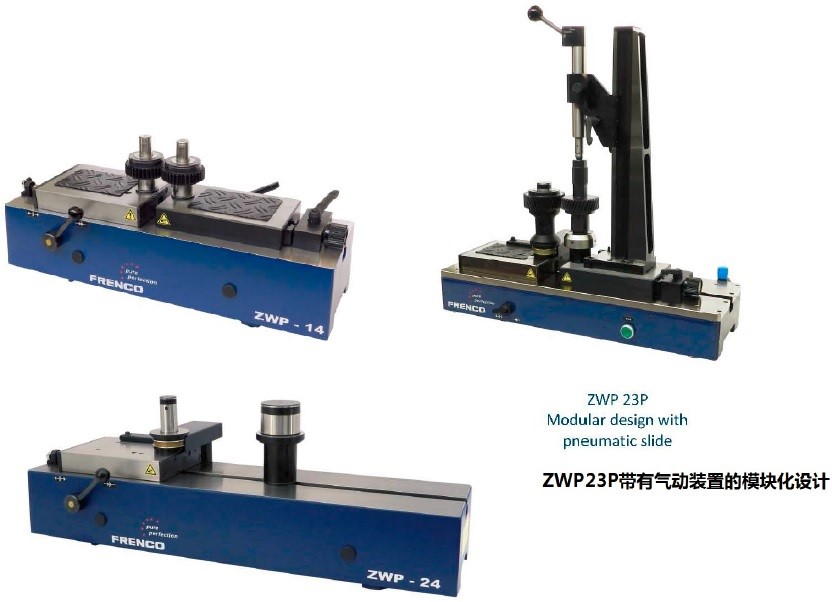

德国FRENCO ZWP 14车间现场型齿轮双面啮合仪
ZWP14是一款用于车间生产现场最具自动化的双齿面吐合检测设该设备可手动驱动或者通过电机驱动。中心距可以通过一个可调整适配装置进行手动调整。测量结果显示在一个于分表上。只有电机驱动设备才能用我们的电子测量装置MEG32. 我们可以提供多种附件以满足客户不同的需求。也可以根据客户的实际测量任务进行个体化的解决方案。
满足各种测量需求的多种附件

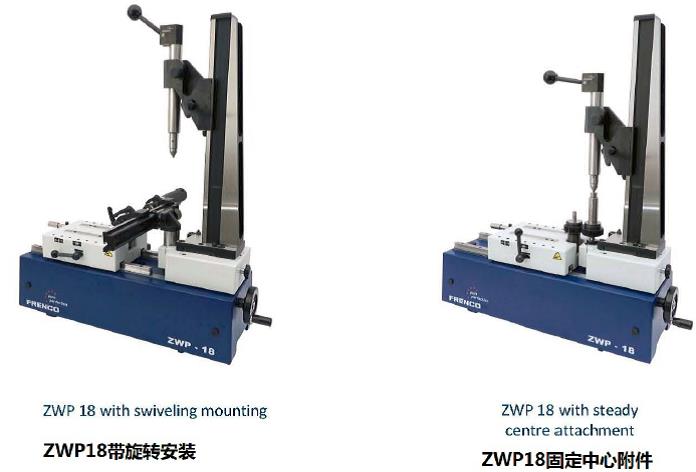

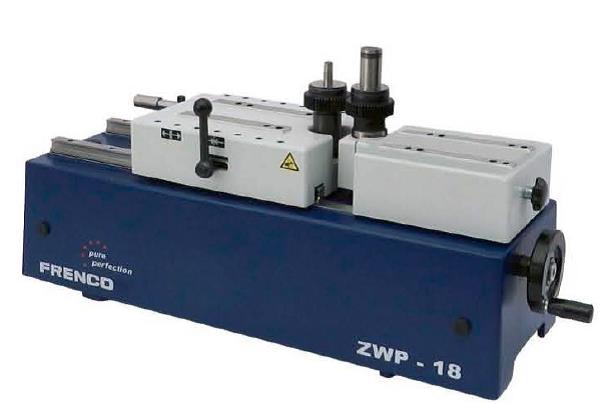

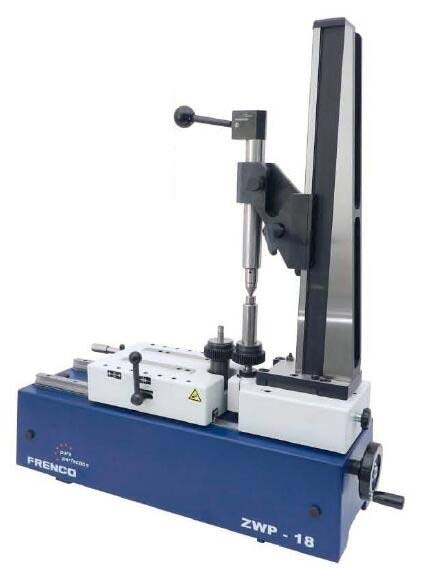

德国FRENCO ZWP 18高精度齿轮双面啮合仪
最高精度仪器,操作舒适。高品质ZWP18特点是设置复杂,可进行中心距可以简单改变,通过一个手轮快速调整测量架。通过调整芯轴可以实现对要测量齿高度进行简单方便的调整。还可以非常容易的添加其他多种附件到仪器上。驱动电机嵌入到装置中。为确保高度调整,测量架安装在滑轨上。

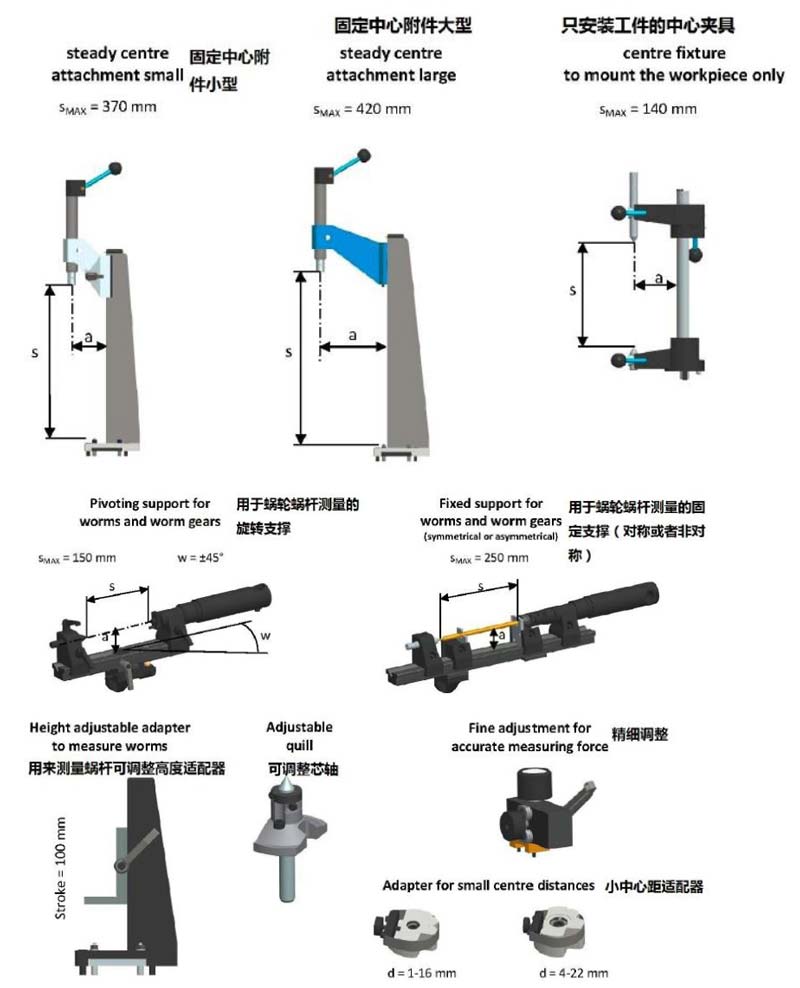

满足各种测量需求的多种附件

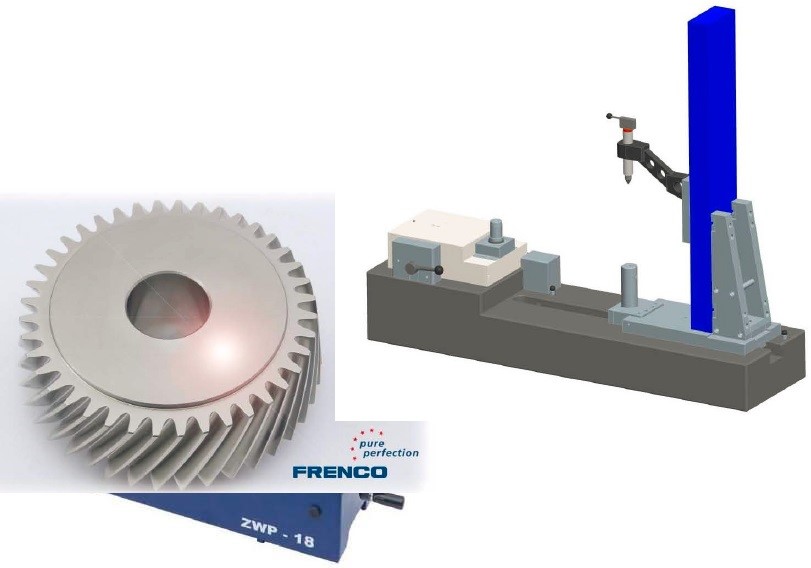

德国FRENCO ZWP 30大型齿轮双面啮合仪
大齿轮、轴、蜗杆测量专家。使用ZWP30,可以测量间隙直径达550mm的齿轮和花键以及600mm长度的轴。
设计稳定,适合车间使用。大尺寸较重的工件需要安装特殊附件。大理石床身上面为测量架和其它用于安装工件和标准齿轮的附件。除承载重量大,测量架的平稳移动、免间隙靠横向滚柱导轨确保。可简单快捷的更换测量件。根据客户要求,测量可以手动进行或自动进行。数据分析可通过干分表或者FRENCO FGI pro软件进行。

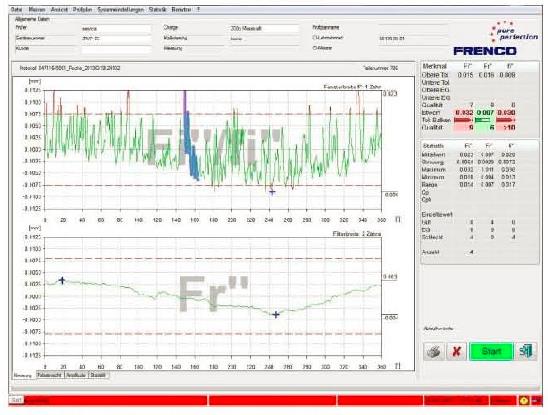

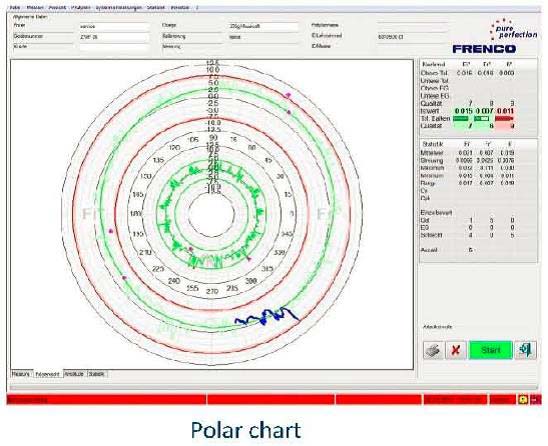

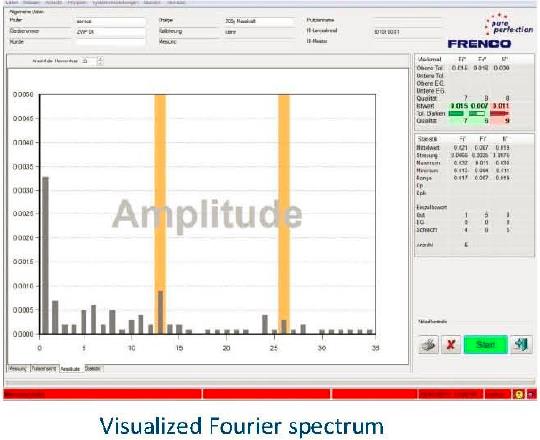

软件
FGI pro软件包含驱动控制和数据分析。该软件为自动开发并由我们专家来编程。通过颜色标记的实测值,被测件可快速分析为“通过”(绿色)或者“未通过”(红色)。
该软件可以测量以下值:
-径向综合偏差Fi’’
-齿到齿径向综合偏差fi’’
-综合测试Fr“跳动偏差”
-短波部件fk’’
此外,如果设备以及经过校正,还可以测量:
—中心距Aa’’
-Mdk尺寸
-齿厚Sn
-跨度尺寸WK
其他软件特点:
-简单输入并修改检测选项,检测后,工件将被转至最大偏差位置 ( 可选)。
-存档功能 : 存储每一个单独的测量数。
-针对不同接口进行中心数据分析。
-多种语言进行自由切换。
