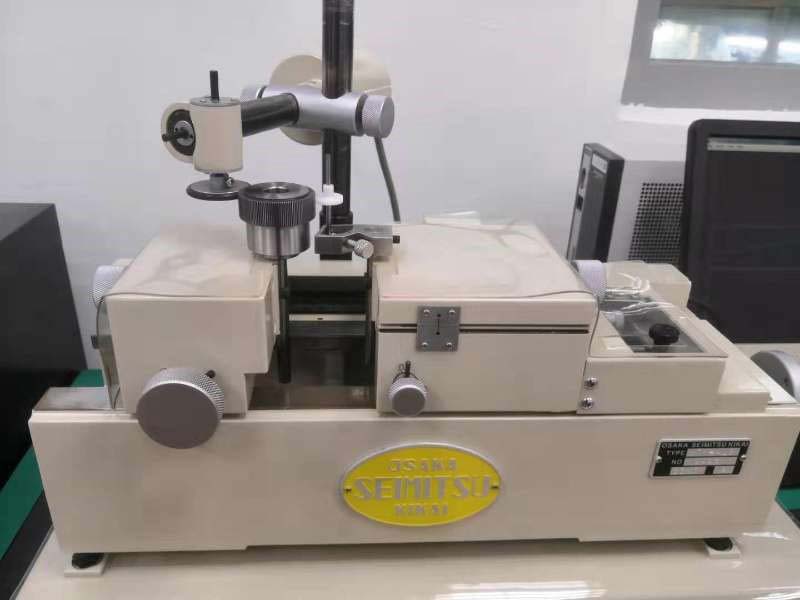

日本OSAKA大阪GTR-4LS小模数齿轮双面啮合仪

*如需其他大型号齿轮双面啮合仪，请具体咨询。

日本小模数齿轮双面啮合仪



1.测量原理

日本进口OSAKA大阪GTR-4LS小模数齿轮双面啮合仪在被测齿轮和标准齿（Master Gear）在无背隙的条件下进行啮合，被测齿轮的各项误差会产生径向中心距的变化。通过光栅尺读取中心距的变化量后，在日本进口OSAKA大阪GTR-4LS小模数齿轮双面啮合仪软件中进行计算和分析。

适用齿轮

日本进口小模数齿轮双面啮合仪

标准附件：日本进口小模数齿轮双面啮合仪测量带孔直齿轮和斜齿轮

可选附件：日本进口小模数齿轮双面啮合仪测量带轴直齿轮、斜齿轮伞齿、轴交叉齿轮、蜗杆、涡轮



2.技术参数

日本进口OSAKA大阪GTR-4LS小模数齿轮双面啮合仪

-模数范围：0.2～2.0mm(额外要求需要确认)

-测量中心距范围：(特殊2~)11~130mm

-测量压力范围：(－)600g～(＋)600g

-光栅尺分辨率：0.0001mm（0.1μ）

-测量倍率：50x 100x 200x 500x 1000x 2000x 5000x

-测量标准：JGMA・AGMA・ISO（新 JIS）・DIN

-设备本体尺寸：428×170×215mm（L・W・H）

-设备本体重量：約 34kg

-塗装颜色：マンセル ４．４Ｙ ７．７/１．１

-电源：100V±10％

-精度保证：重复精度在 5μm以内，被测量物为 ISO M00级精度的标准齿轮

-环境要求：恒温室、无灰尘及避免太阳光直射。



3.设备配置

日本进口OSAKA大阪GTR-4LS小模数齿轮双面啮合仪

1）设备本体

日本进口OSAKA大阪GTR-4LS小模数齿轮双面啮合仪

-GTR-4LS 型本体（包含设置台），1 式

-自动驱动装置（支柱・驱动铜齿・皮带轮等）， 1 式

-标准齿轮轴（φ12.7） 2 本

-工具 1 式

-收纳箱 1 式

-操作说明书（日文・英文・中文・韩文），1 部

-出场检查报告＊（日文・英文・中文），1 部

2）测量系统

日本进口OSAKA大阪GTR-4LS小模数齿轮双面啮合仪

-测量软件 GTR-LS for Windows 10 ，1 式

-处理装置：

DELL电脑，Windows10／英语，1 式

显示器 17 寸液晶显示器 1 式

PCI 基板及数据线 1 式

3）打印设备

-喷墨打印机（A4）客户准备



4.测量软件版本 Ver5.1

日本OSAKA大阪GTR-4LS小模数齿轮双面啮合仪



1）分析内容

日本进口OSAKA大阪GTR-4LS小模数齿轮双面啮合仪

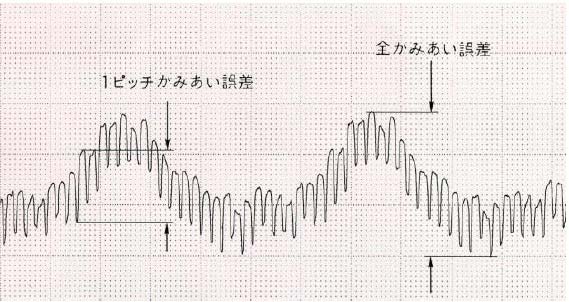

-单齿径向跳动误差 fi

-全齿径向跳动误差 Fi

-中心距测量*Testing Diameter

-OK/NG判定

-偏心量的表示*Runout

-圆形图表示*为需设定项目

2）等级判定

日本进口OSAKA大阪GTR-4LS小模数齿轮双面啮合仪

-JGMA：JIGMA SMALL MODULE及び LARGE MODULE

-AGMA：AGMA2000-A88 及 2015-2-A06

-ISO（新 JIS）：JIS1702-2 及 1702-3

-DIN：DIN3691/3963

3） 数据打印

日本进口OSAKA大阪GTR-4LS小模数齿轮双面啮合仪



-A4 纸打印：1 张 A4纸上可打印 1・2・4 个数据图

-数据保存

4）分析

日本OSAKA大阪GTR-4LS小模数齿轮双面啮合仪

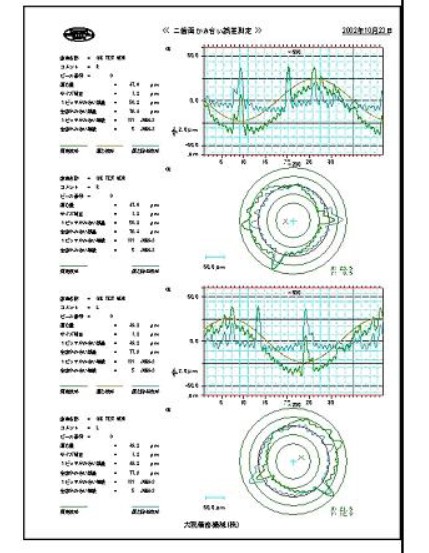

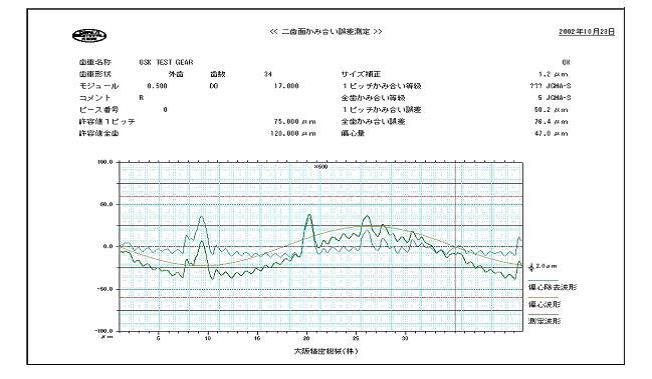

-偏心成分线図出力  ※データ出力例

-偏心成分除去线図出力

▪ 円解析出力

-芯偏量 XY 座標出力

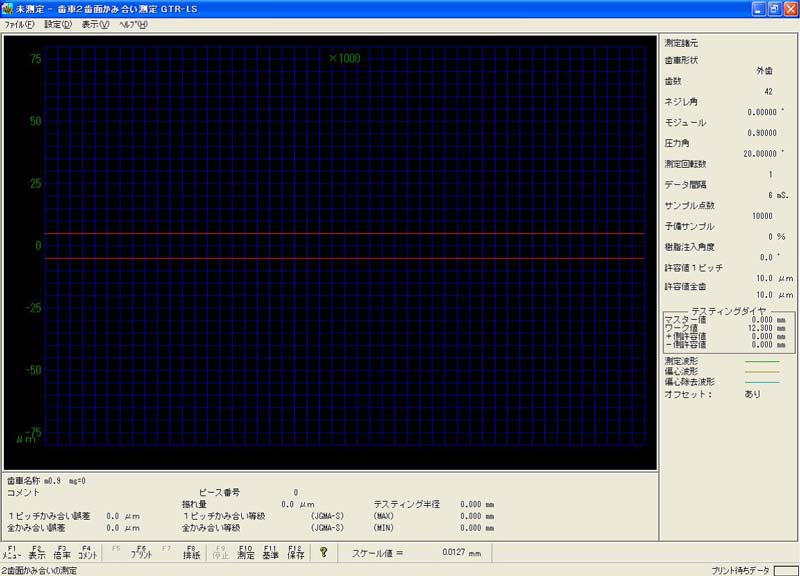

5）测量画面

日本进口OSAKA大阪GTR-4LS小模数齿轮双面啮合仪

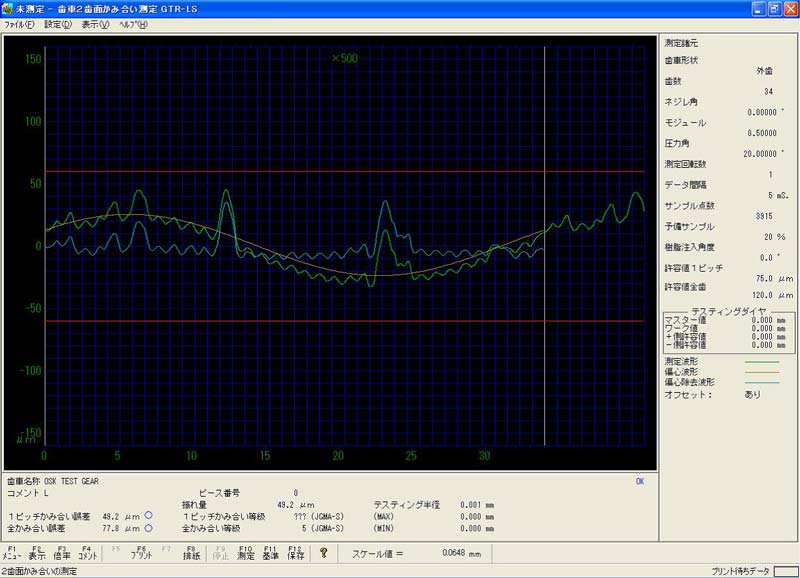

-测量数据画面



实时表示光栅尺读书。再显示保存的测量数据。波形图・圆形图表示。背景色 2 種。

-参数输入画面



等级的选择和 Sample点数的选择、预备 Sample的设定。

5. 特別附属件

日本OSAKA大阪GTR-4LS小模数齿轮双面啮合仪

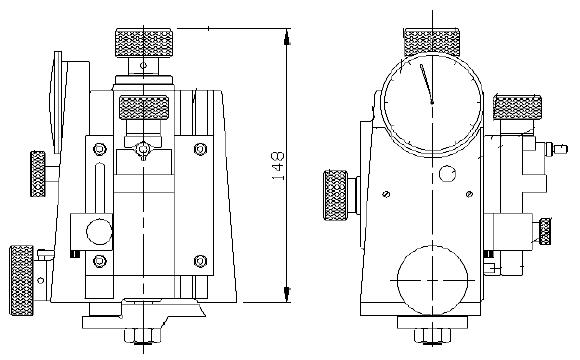

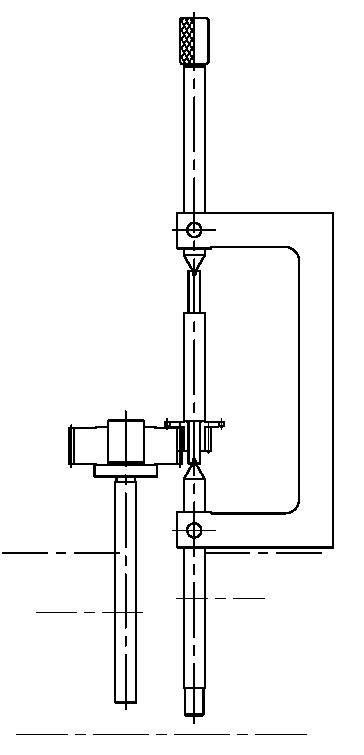

1）口字型治具

日本进口OSAKA大阪GTR-4LS小模数齿轮双面啮合仪

固定带上下顶针孔的轴

工件外径：Max.φ70

工件测量轴轴长：5～75mm

可根据工件需要来进行改造

2）工件用测量轴、测量治具及中心孔改造根据客户工件来进行设计制作。

日本OSAKA大阪GTR-4LS小模数齿轮双面啮合仪

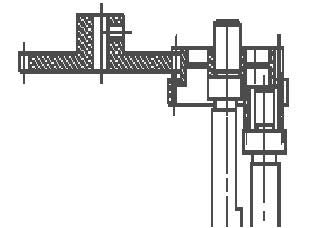

-上下顶针式压入测量轴

-单边支持测量轴

-压入套环

-内齿测量用治具

-挟持式顶针

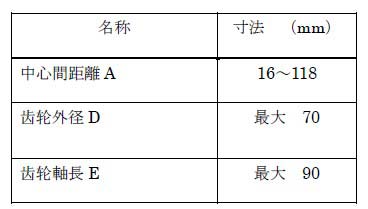

3）带轴齿轮测量装置（小型），测量带轴齿轮

日本进口OSAKA大阪GTR-4LS小模数齿轮双面啮合仪



-测量范围

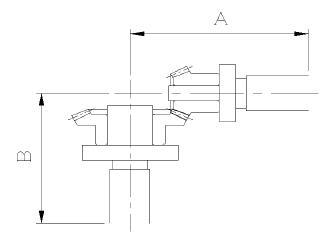

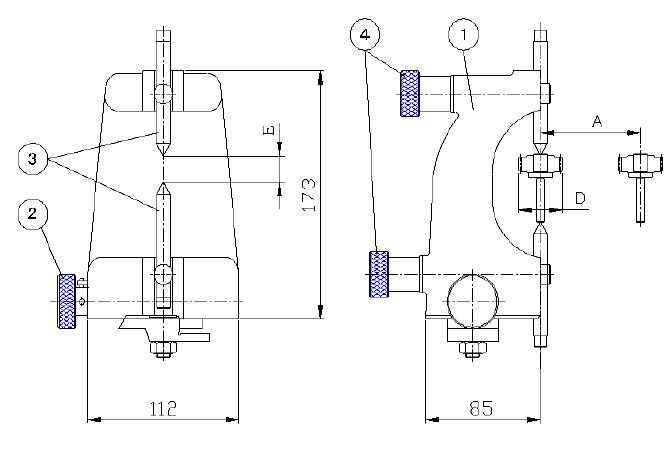

5）伞齿轮测量装置

日本进口OSAKA大阪GTR-4LS小模数齿轮双面啮合仪



-测量范围



-垂直面内軸間距離 A 最大 99

-水平面内軸間距離 B 最大 40

-水平面軸移動距離 E 68～108

※工件测量用的试验轴和标准齿不包含在内，需另行设计。

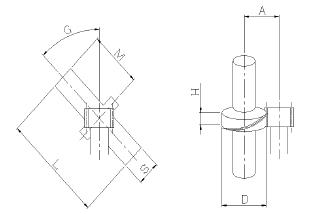

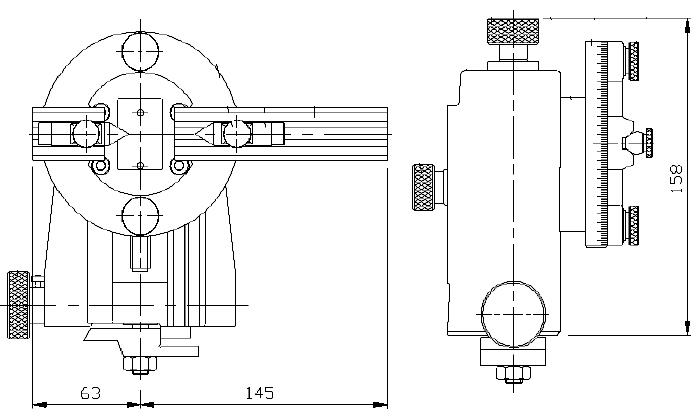

6）轴交叉齿轮测量装置蜗杆及轴交叉齿轮测量。

日本进口OSAKA大阪GTR-4LS小模数齿轮双面啮合仪



-测量范围



-中心間距離 A 14～97

-歯車(蜗杆)S 最大 12

-歯車(蜗杆)外径 D 最大 42

-从齿幅中心线开始的轴长 M 最大 105

-歯車(蜗杆)幅 H 最大 40

-交叉角 G(45°x4) 最大 ±90°

-歯車(蜗杆)軸長 L 最大 130

-角度設定 1°毎

※工件测量用的试验轴和标准齿不包含在内，需另行设计



6. 仪器布局图

日本OSAKA大阪GTR-4LS小模数齿轮双面啮合仪
