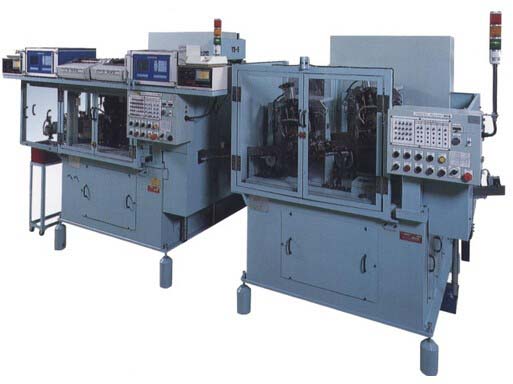

·日本SANYO山阳齿轮啮合分选机/齿轮啮合在线检测专机

工件搬送以滑出的方式循环时间短缩到12秒、而且2个线同时连续运转时循环时间短缩到6秒。

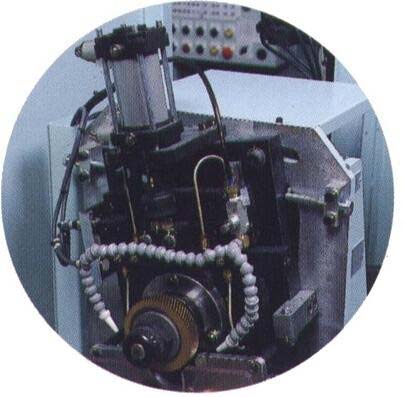

·日本SANYO山阳齿轮压光机/滚光机

本机是以驱动齿轮(冲压齿轮)和自由齿轮、剎车齿轮的啮合将从60μ的碰伤减少到到20μ以内。

功能

·齿轮啮合分选装置



-循环时间　6秒以内

-测定速度  OBD/5μ以内

碰伤/5μ以内

偏心/5μ以内

内径/3μ以内

端面偏摆/5μ以内

※和工件同一诸元的标准工件测定表的变异量幅度。

-测定值：加算标准工件齿轮、治具等的振摆。

-使用空气压力：4kg/cm2

-本机重量 2ton（本机重量明示）

判定项目

No.  判定                 说明

1       NG(TOTLE)          OBD・碰伤・偏心・ 内径・端面偏摆

2       OK(TOTAL)          OBD・碰伤・偏心・ 内径・端面偏摆

3       NG           OBD

4       OK            OBD

5       NG           碰伤

6       OK            碰伤

7       NG           偏心

8       OK            偏心

9       NG           内径

10    OK            内径

11    NG           端面偏摆

12    OK            端面偏摆

OBD・碰伤・偏心

→良否判定部

内径・端面偏摆    机能：和标准工件齿轮啮合判定工件齿轮

表示：操作盘

判定：OK・NG的输出

OK＝总合表示（G）

NG＝各测定部表示（R）

运转模式        自动运转：押下启始钮判定一连的机能。

手动运转：以各个模式实行一连的动作。

啮合装置部    标准工件齿轮：1轴×2列

测定回转数：5~50 RPM

测定单位：各个项目以μ表示。

驱动马达：东方马达（2轴）

回转方向：正转（1方向）

测定部分洗净：吹气方式

搬送部    滑行方式

部品选别部    匣门方式、工件群组（ＯＫ集料器・各集料器）

标准工件齿轮夹紧        锥度方式

工件齿轮夹紧        内侧JET・ 插入式

占地面积        长1400×宽1200×高2000

（包含工件床台）

环境温度        0~+45℃

电源电压        200V/100V

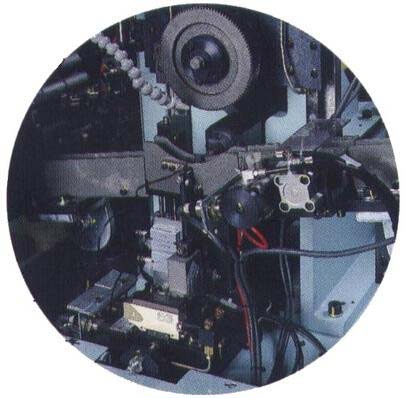

·日本SANYO山阳齿轮滚光压光装置



本机是以驱动齿轮(PRESS齿轮)和自由齿轮、剎车齿轮的啮合将从60μ的碰伤减少到20μ以内

啮合部：2个线同时连续运转

PRESS齿轮CAST：１轴×２

PRESS齿轮CAST：１轴×２

PRESS齿轮CAST：１轴×２

驱动马达：东方马达（60W×2轴）

回转方向：正转（逆转）（２方式）

洗净：吹气方式

循环时间： 6秒以内

电源电压：200V/100V

使用空气压力：4kg/cm2

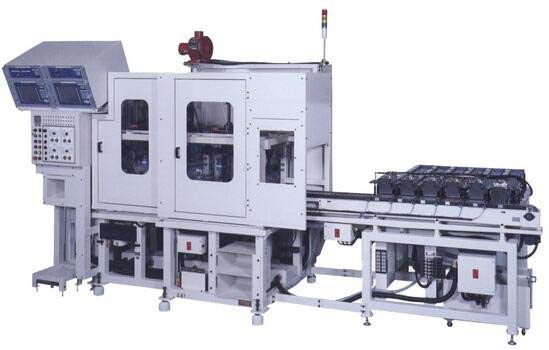

日本SANYO山阳GT-1AB齿轮啮合分选机

日本SANYO山阳GT-1AB齿轮啮合在线检测专机

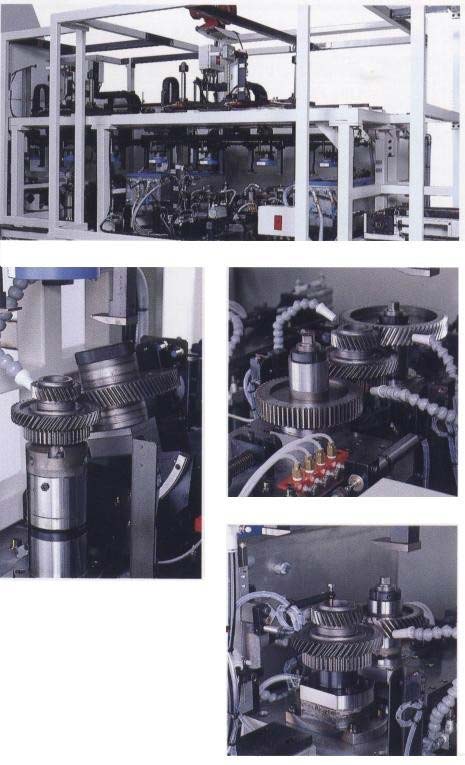

此测定机是使用和工件标准齿轮啮合来量测测定齿轮的碰偒、齿偏摆来判定OK、NG的两齿面啮合的测定机。

功能

·测定放大器彩色显示器

·测定传感器、SONY光栅尺。

·角度检出、圆筒译码器

·循环时间　30秒以内 （SPEED GEAR：40齿）

※含搬送时间

·测定项目及精度

OBD/5μ以内

踫伤/5μ以内

齿偏心/5μ以内

内径/3μ以内

端面偏摆/3μ



特点附件

·标准轴偏摆补软件

·印表装置

·压光装置

3点啮合式 1点摇动式式

·排料集料装置

数量/型式另行检讨
