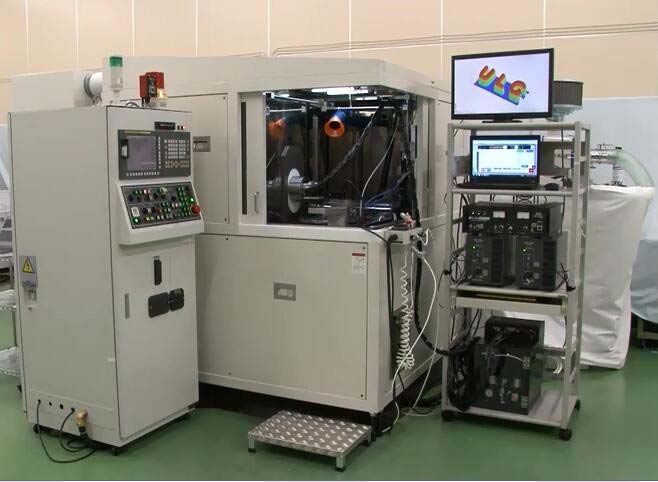

日本toshiba东芝ULC-100D（S） & ULC-100F（S）单点金刚石车床_模具模仁加工&非球面自由曲面加工

日本toshiba东芝ULC-100D（S）单点金刚石车床_带C轴旋切加工为可选项

日本toshiba东芝ULC-100F（S）单点金刚石车床_带C轴旋切加工为标配



简介

日本toshiba东芝ULC-100D（S）单点金刚石车床_旋切加工带C轴为可选项

日本toshiba东芝ULC-100F（S）单点金刚石车床_旋切加工带C轴



日本toshiba东芝ULC单点金刚石车床旨在以高效率和高精度车削球面、自由形状表面（fθ 透镜）和非球面透镜的模具，并且达到纳米精度。

功能

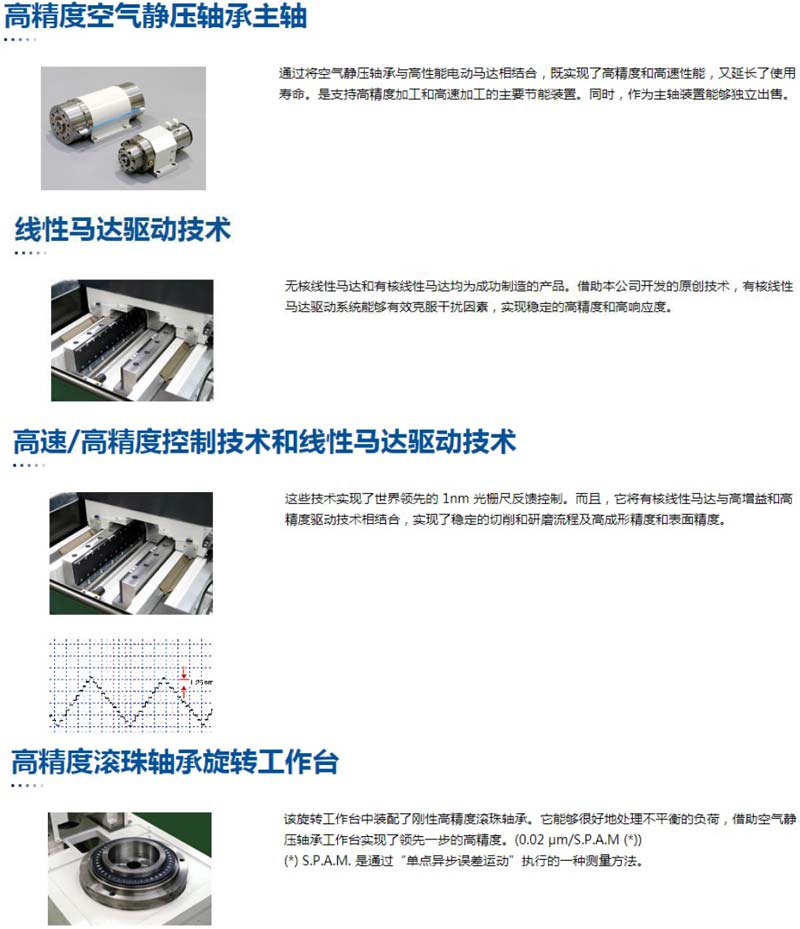

超精密空气静压轴承主轴（车削主轴）

1）高旋转精度

除了高速·高精度·高刚性·低发热性和高可靠性，还实现了高精度旋转精度：

-工作主轴：5nm/NRRO (注1)

2）考虑生态环境

机台搭载多孔质高精度空气静压轴承主轴，可实现稳定化和高品质加工表面的同时，由于主轴特性大大减少了空气消耗，和我司旧款机型相比降低了 1/6 比例空气消耗量。因此，有利于节能。

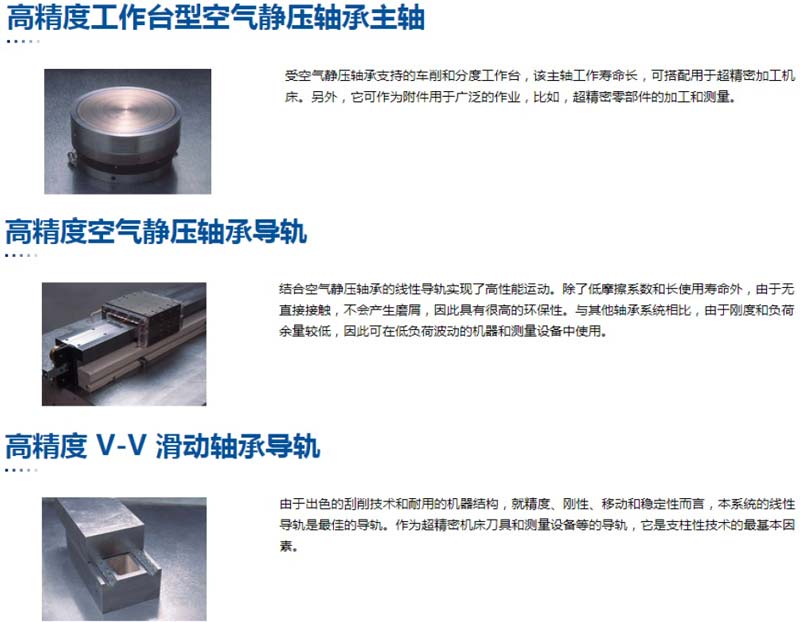

高精度滚针V-V导轨

1）高重复定位性、高加工效率

超低摩擦力导轨整合了本公司独家铲花技术和精选高精度导轨，对纳米级别进给具有高跟随性，消除了逆向进给的延迟。另外，和油静压和空气静压导轨相对，具有高刚性和稳定性同精度也能保持。

2）考虑生态环境和空间节省

没有静态导轨常见的流体温度波动，确保了稳定的精度，同时无需使用液压装置之类的设备，即节省空间又节省能源。

进给驱动方式

1）最优设计

在考虑性价比的前提下，针对每种机型和线性马达驱动方式优化设计滚珠丝杠驱动系统和线性马达驱动系统。

2）考虑高品质加工

我司开发和利用独特的耦合器，解决了滚珠丝杠旋转容易所造成的应力和偏摆问题。

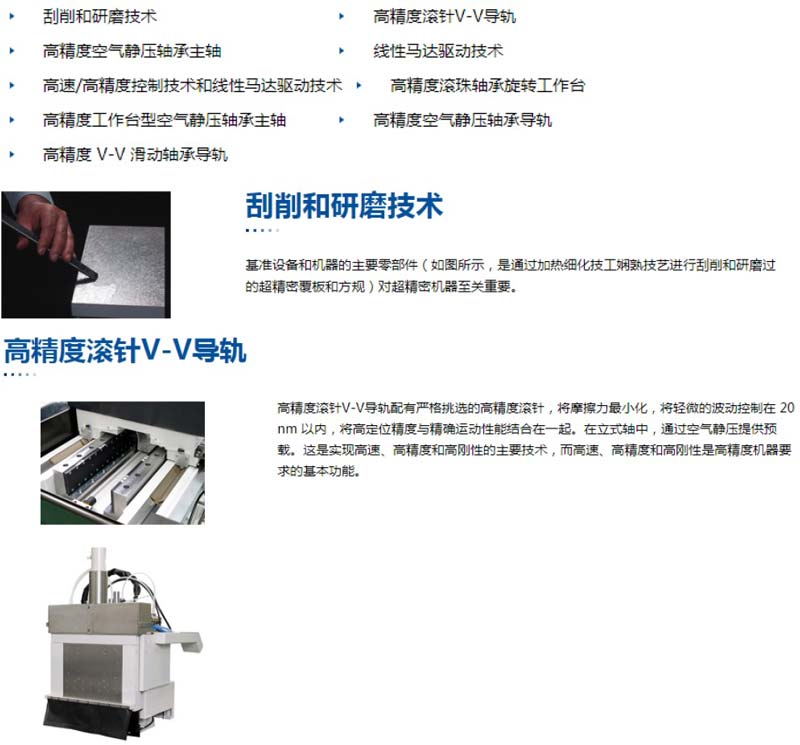

精密机器核心技术

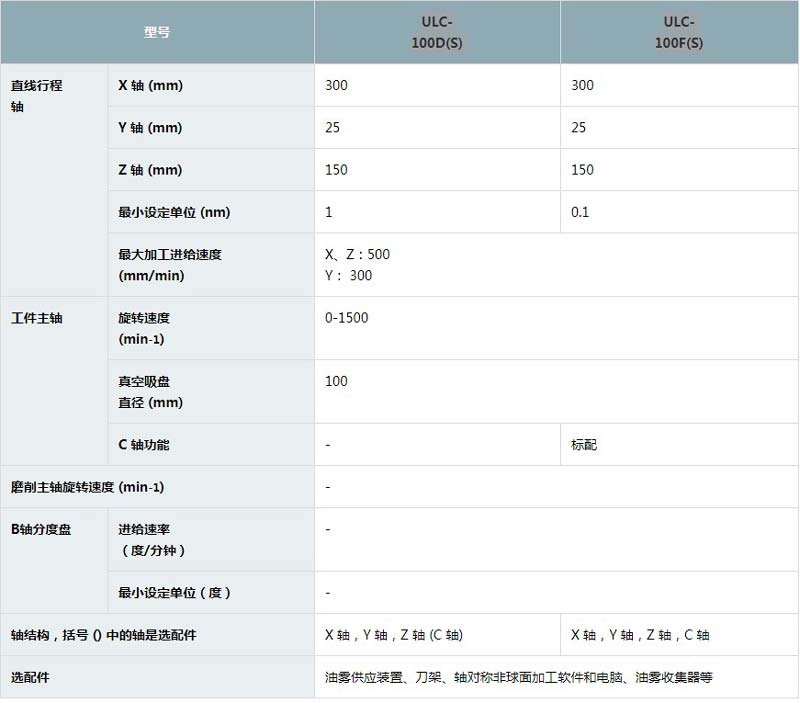

主要规格

日本toshiba东芝ULC-100D（S）单点金刚石车床_旋切加工带C轴为可选项

日本toshiba东芝ULC-100F（S）单点金刚石车床_旋切加工带C轴

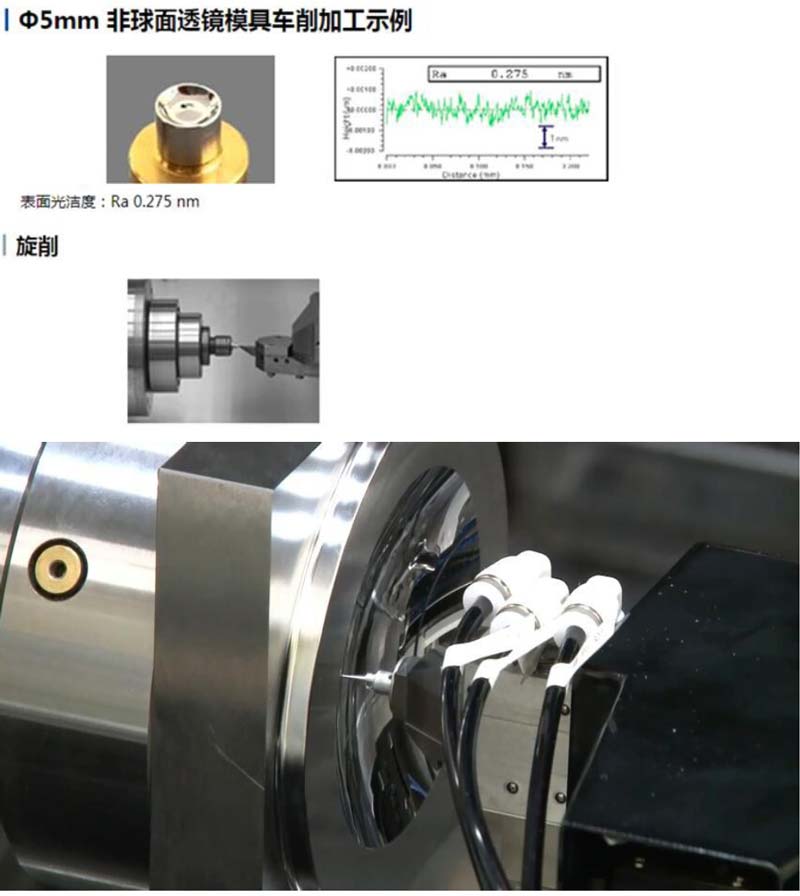

加工示例

日本toshiba东芝ULC-100D（S）单点金刚石车床_旋切加工带C轴为可选项

日本toshiba东芝ULC-100F（S）单点金刚石车床_旋切加工带C轴
