日本Sanyo山阳立式卧式搓齿机滚丝机滚轧机_最大模数1.5最大直径50mm

日本Sanyo山阳VRF 1000S 立式搓齿机滚丝机滚轧机_最大模数1.5最大直径50mm

日本Sanyo山阳VRF 600立式搓齿机滚丝机滚轧机_最大模数1.25最大直径50mm

日本Sanyo山阳RF-1000卧式搓齿机滚丝机滚轧机_最大模数1.5mm最大直径50mm

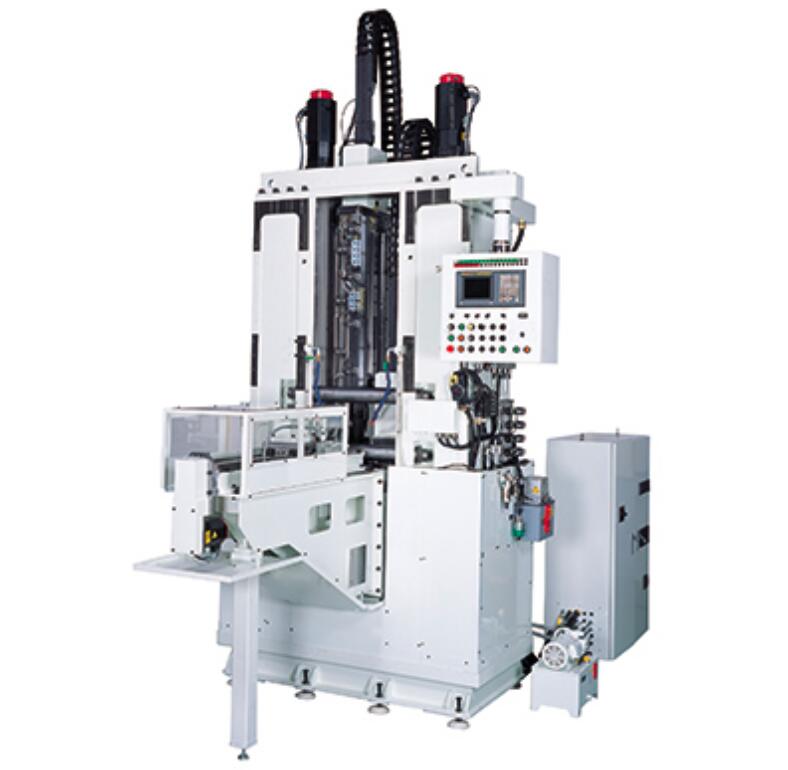

日本Sanyo山阳VRF 1000S 立式搓齿机滚丝机滚轧机_最大模数1.5最大直径50mm



CNC有OPD自动调整机构，直径可调整4mm。

特征

一种用于对各种外径螺纹和花键进行高效、高精度滚压的搓齿机滚丝机滚轧机。此外，刀架带有两套CNC的OPD自动调整机构，直径可调整4mm。 由于主滑块的位置可以由CNC独立控制，因此可以用同一把刀具加工相同规格4mm以下的偶数齿或奇数齿。

规格

穿线推力 3500 kg

轧制部外径 MAX φ50 mm

最大工作长度 500 mm

螺纹部宽度(1M加工时)MAX150mm

模块 MAX1.5M

螺纹工具（可安装尺寸）MAX930 x 250 mm

滑块行程 1200 mm

齿条驱动伺服马达 * R、L刀位可独立调整 Α40i x 2

中心驱动伺服电机 * 可进行高度灵活的往复运动 α8i x 2

OPD调整用伺服电机 * 可附加2套工具，可单独调整。 α4i × 2 × 2

机器重量 12000 公斤

特殊配件

工具

冷却装置

悬臂起重机

两个中心

工具垫片

自动传送装置

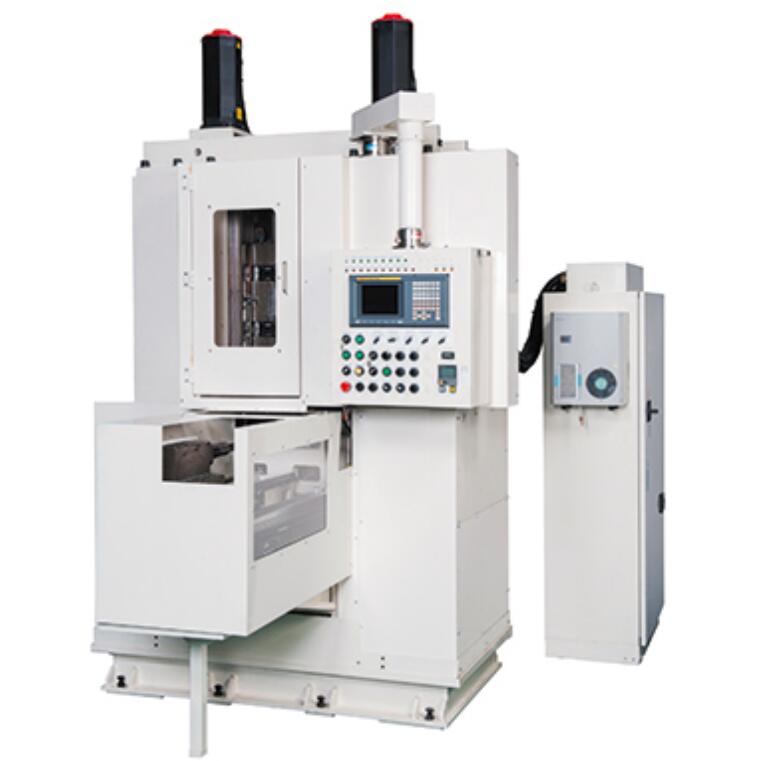

日本Sanyo山阳VRF 600立式搓齿机滚丝机滚轧机_最大模数1.25最大直径50mm



4轴CNC独立滑台控制，螺纹加工效率高、精度高。

特征

它是一种带平面模具的螺纹机床，可以高效、高精度地加工各种外径的花键和螺纹。 机器将垂直滚动。 此外，独立伺服电机的 SLIDE 控制是本机的一个特点，并且可以非常轻松地进行工具设置。 此外，还配备了滚珠丝杠冷却装置，可防止因温度变化而导致精度下降。

规格

穿线推力 3500 kg

轧制部外径 MAX φ50 mm

最大工作长度 MAX 300 mm

工具安装宽度 MAX 150 mm

模数 MAX1.25M

螺纹工具 MAX720 x 100 mm

行程 1000 毫米

最大快进速度20m/min

驱动伺服电机α40B/3000i x 2

整机重量 7000

设备尺寸 3000 (L) x 2000 (W) x 3150 (H)

特殊配件

工具

冷却装置

悬臂起重机

两个中心

工具垫片

自动传送装置

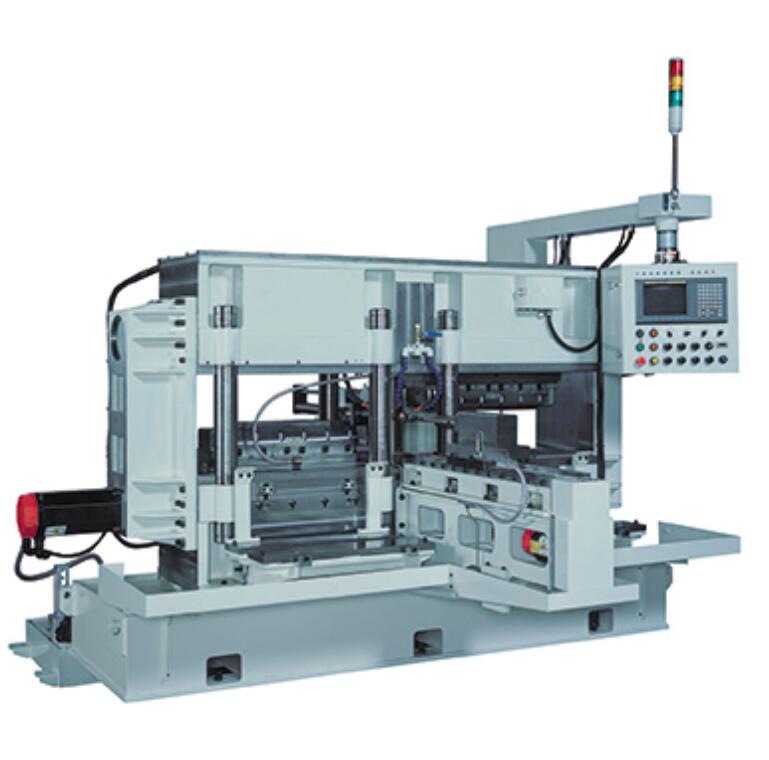

日本Sanyo山阳RF-1000卧式搓齿机滚丝机滚轧机_最大模数1.5mm最大直径50mm

用轴的外径加工花键和螺纹。

特征

3 轴 NC 装置可轻松进行往复滚动。

可通过一个卡盘在两个位置进行同步加工的高精度、高刚性机床。

刀具对中调整方便，加工速度和位置控制可任意设定。

由于不使用液压，因此是节能、噪音小的环保设备。

加工速度8秒左右，循环时间30秒以下，使用一般汽车手动任务轴。

规格

格式化 RF-1000

最大滚动部直径(mm) φ50

最大滚动部分宽度(mm) 100

最大线程模块 1.5

最大滚压刀具（总长x宽/mm）700 x 100

螺纹刀具移动行程 (mm) 1,000

机器空间（深度 x 宽度 x 高度/毫米）2,700 x 3,350 x 2,200

机器重量（公斤） 7,000

特殊配件

往返线程

自动装载机
