-德国KARL KLINK卡尔科林可立式双立柱直驱螺旋拉床

-德国KARL KLINK卡尔科林可RISH M 100x2800x800 S螺旋拉床采用直驱的双立柱台式设计

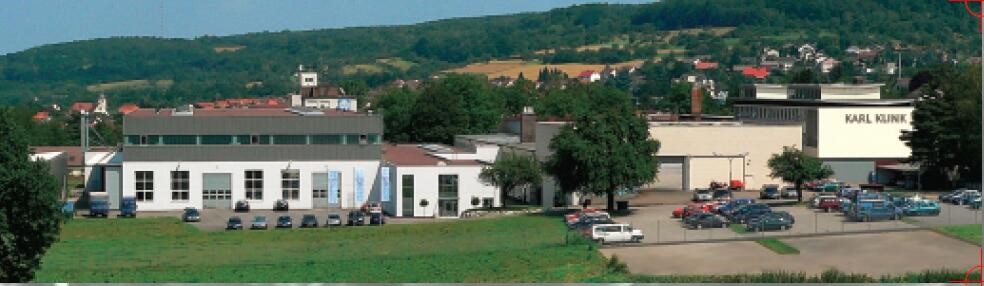

公司简介



拉床及对应刀具

德国KARL KLINK卡尔科林可是一家专注于拉削技术所有领域的公司，其传统可以追溯到一百多年前。

德国KARL KLINK卡尔科林可属于拉削技术领域的国际领先供应商，机器在各大洲都在使用。

依赖于德国KARL KLINK卡尔科林可的专业知识，多年来与客户中的许多人建立了长期合作关系。

客户包括汽车行业及其供应商，还包括农业机械技术、造船、铁路工程和许多其他行业。

德国Raster技术压力机

德国KARL KLINK卡尔科林可得到了一个新的产品： 德国Raster技术制造的压力机，该产品将在德国KARL KLINK卡尔科林可的领导下得到新的推动。 德国Raster 技术以其冲压力范围高达4000 kN 的冲压和成型机而闻名，并提供许多创新的自动化解决方案。

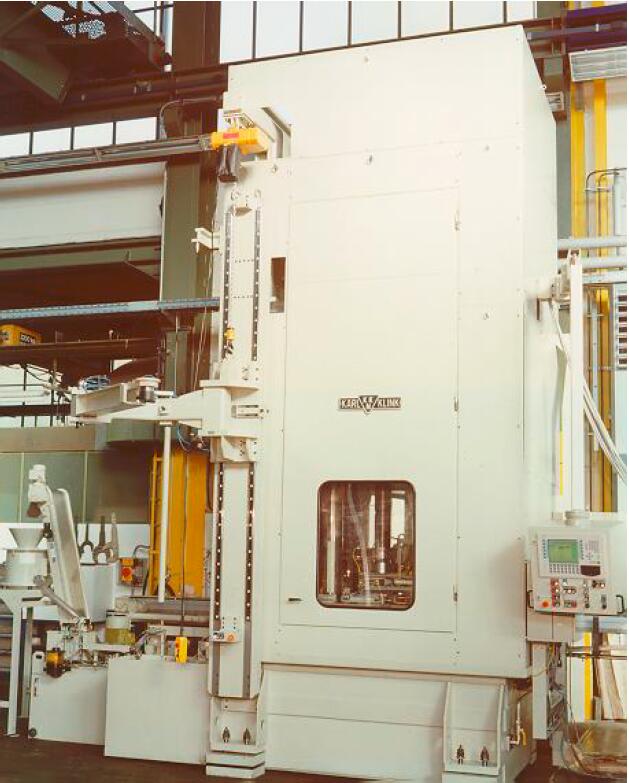

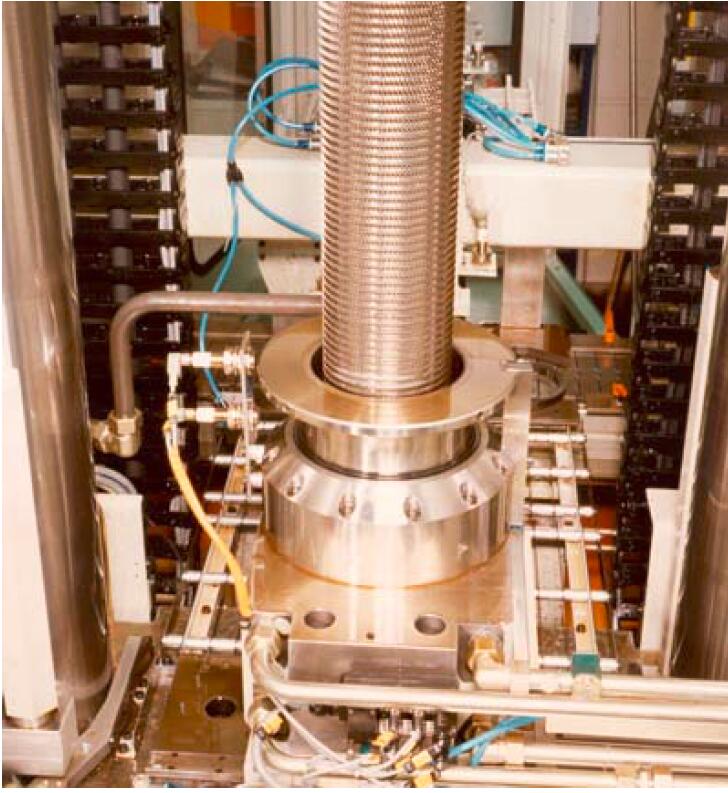

德国KARL KLINK卡尔科林可立式双立柱直驱螺旋拉床



1985 年，德国KARL KLINK卡尔科林可 将第一台采用 CNC 指令的完全 CNC 控制的螺旋拉床推向市场。 基于这一基本经验，非常成功的双立柱设计通过插入最现代的技术得到进一步发展，以实现创新的螺旋拉床。

几何精度

双立柱设计，极致无扭优化机身。

双驱

2 个带龙门功能的行星滚柱丝杠的高线性机电拉削驱动器，推力高达 1000 kN。

自动化和装配线



双立柱设计，可以在机器后部安装自动上下料装置。 同时，前端可自由设置、更换工具、维护或手动装卸。

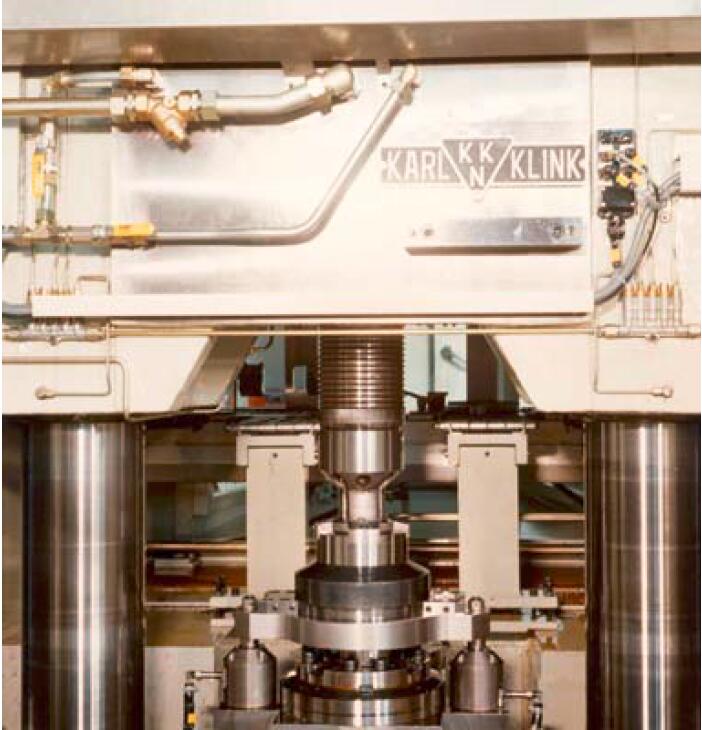

液压夹紧装置

根据工件轮廓自动调整夹紧压力

灵活性

CNC 上的免费可编程螺旋运动学（例如右手/左手导程、螺旋角），可自动计算工艺参数。

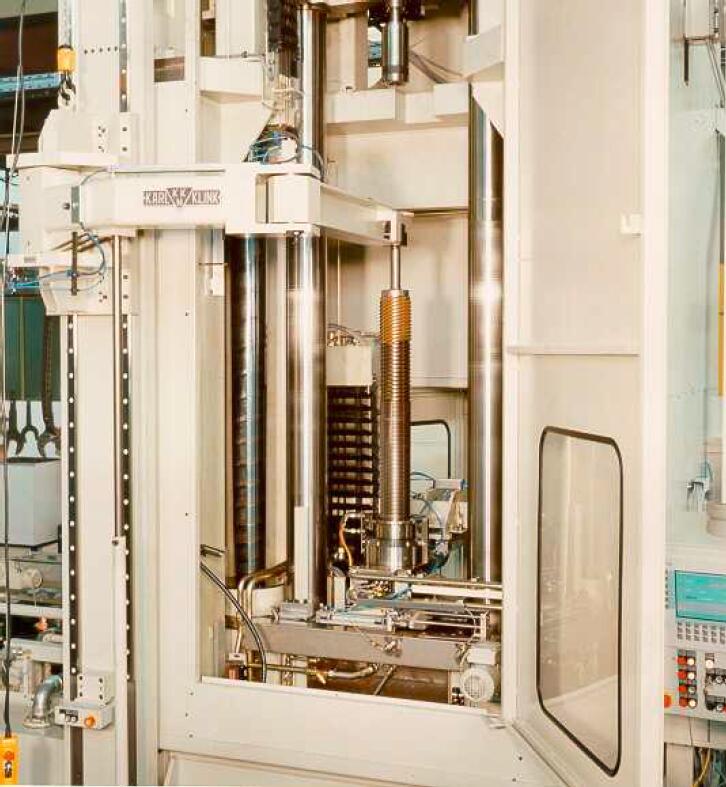

换刀装置

- 带安全工具架的旋转臂

- 刀具长度的示教与集成

拉削行程的计算和工具检索器的提升行程。



CNC旋转装置

数字交流伺服驱动旋转装置与无背隙和抗扭齿轮箱相结合，输出扭矩高达 10,000 Nm。

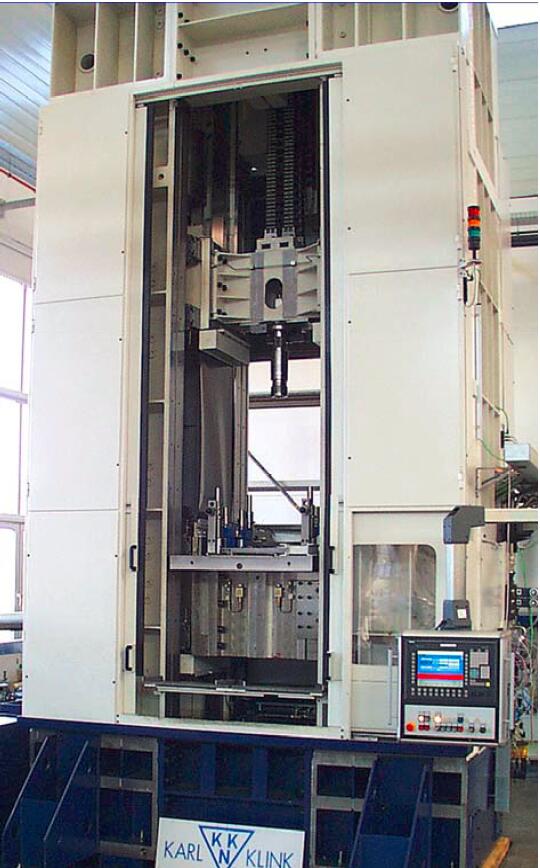

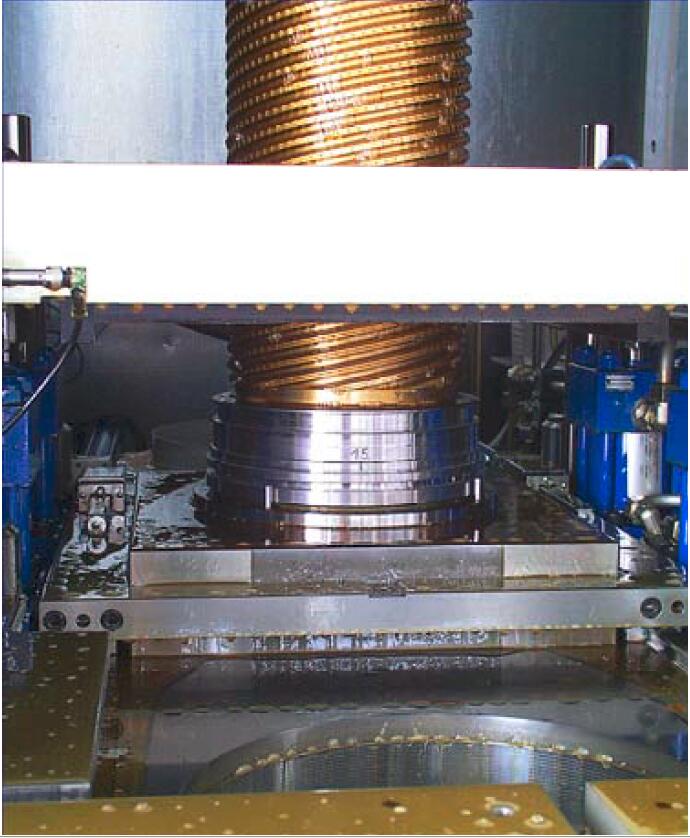

德国KARL KLINK卡尔科林可RISH M 100x2800x800 S螺旋拉床采用直驱的双立柱台式设计



这台独特机床的创新概念专为需要非常高拉削力的复杂螺旋拉削操作而设计。

带有工作台的设计允许具有非常长的拉削行程的相对紧凑的结构。

机器数据

拉削能力 100 公吨*

拉削行程 2800 mm

工作台宽度 800 毫米

* = 1000 千牛

自动化和操作友好

- 开放式双立柱设计允许从机器后部自动装卸

- 同时前部可进行调整、换刀、维护或手动装卸

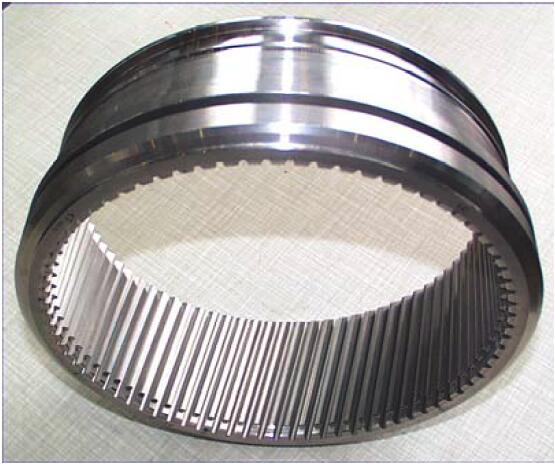

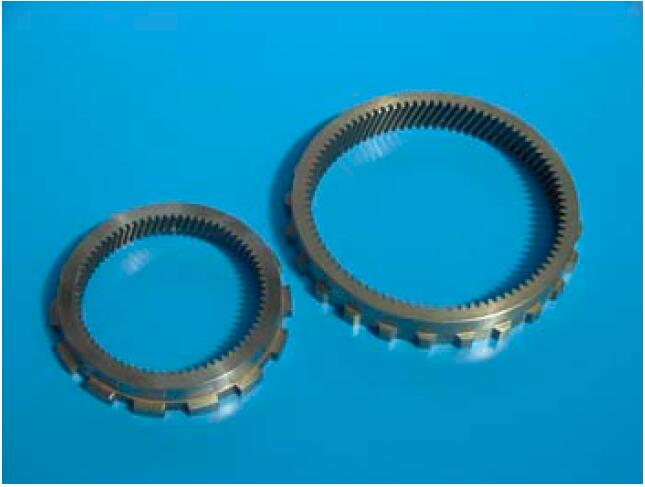

工件

具有直齿或斜齿内齿的大齿圈占主导地位。

双立柱

中心力拉削的双立柱设计。 机床底座具有极高的抗扭刚度，针对非常高的拉削力进行了优化。 可精确调节的滑动导轨。

双驱动器

2 个带行星滚柱丝杠的机电拉削驱动器在电子控制的龙门结构中同步。

准确性

机器框架和机电驱动系统的最高刚性和线性度提供了精确的数控螺旋运动学，尽管作用力很大。

灵活性

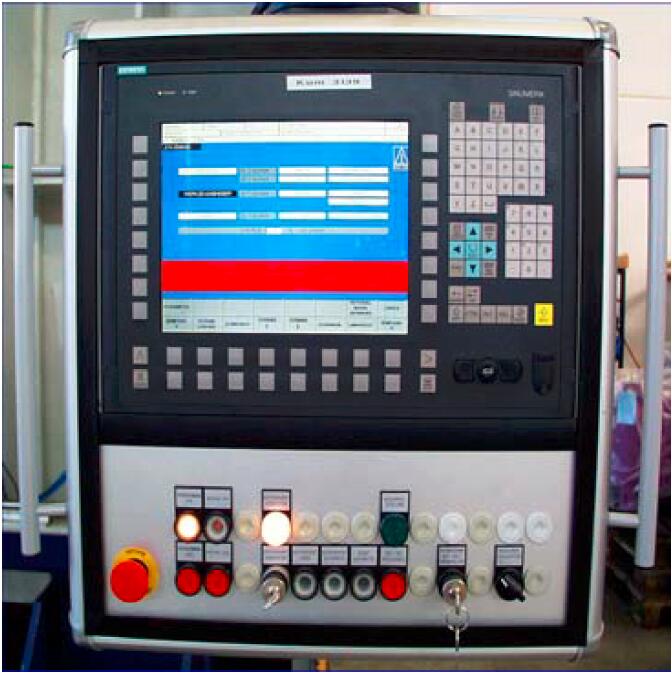

通过在 CNC 面板上轻松输入基本参数，可自由编程螺旋运动学（例如右手/左手旋转、任何螺旋角）。

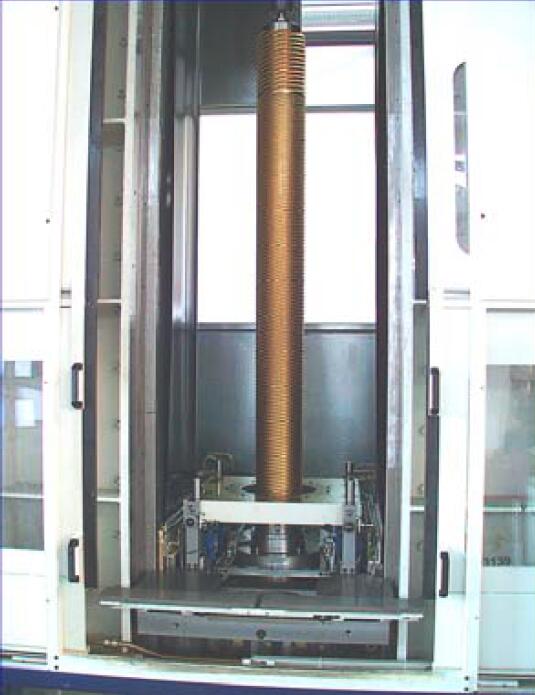

CNC-螺旋拉削装置

数字控制的交流伺服驱动旋转单元，通过背隙和无扭力驱动，扭矩高达 7600 Nm。

液压夹具

夹紧压力是受控的，并且可以根据特定的工件轮廓对拉削行程的调整进行编程。
