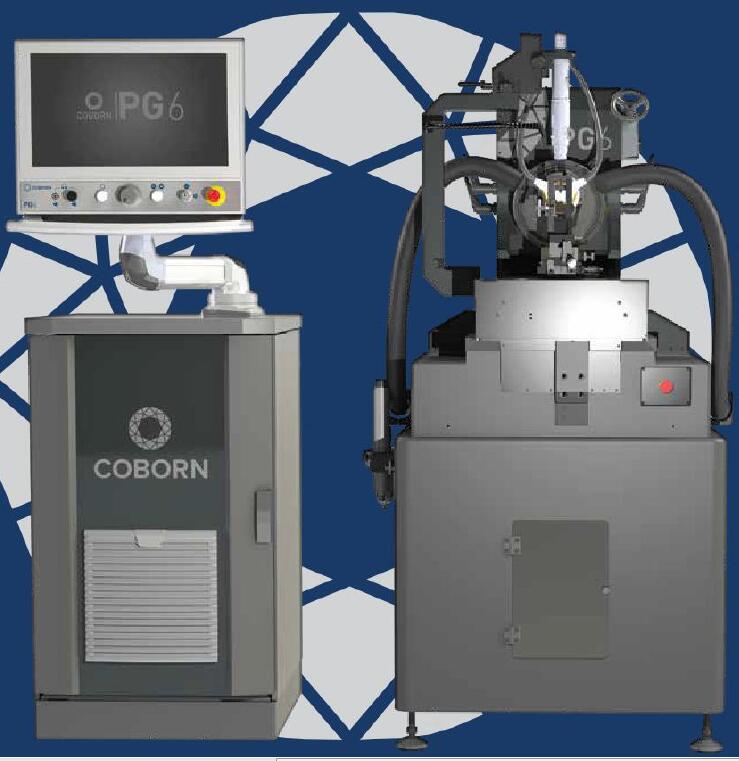

英国Coborn PG6 超高精密行星式单晶钻石金刚石研磨机磨床



多功能

英国Coborn PG6 超高精密行星式单晶钻石研磨机是一个全自动的，超高精度磨床，用来加工天然或人造单晶金刚石工具。一种世界第一的工程解决方案，通过使用高质量空气轴承给砂轮主轴和枢轴，为精密加工可控波纹度和复杂图形轮廓刀具。编程非常简单，需要很少的培训。

该PG6具有一个新的闭环纳米工作台，可更精确的精抛半径轮廓，高分辨率POE相机与改进的光学镜头系统一起实现刀具检测和轮廓效验。

更新的系统可快速交换选配的镜头。英国Coborn PG6 超高精密行星式单晶钻石研磨机增强视觉系统定位台配备了1um分辨率的微米头，便于使用和更精确的定位。

与前代产品PG4相比，研磨主轴的输出功率增加了一倍以上，以实现更高的研磨负载。并且PG6配备了双光纤鹅颈管传输LED光源，可以更精确地定位照明点。选配的抽气系统配备双吸点有助于去除任何金刚石颗粒，创造一个更清洁的工作环境。

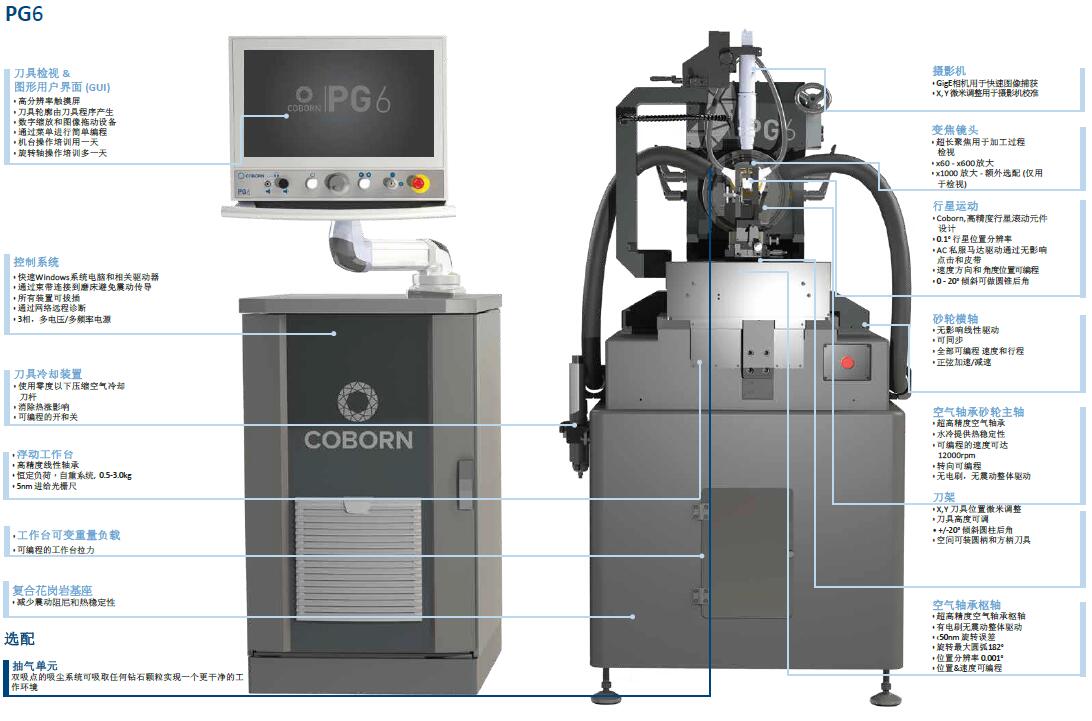

机床结构

英国Coborn PG6 超高精密行星式单晶钻石研磨机

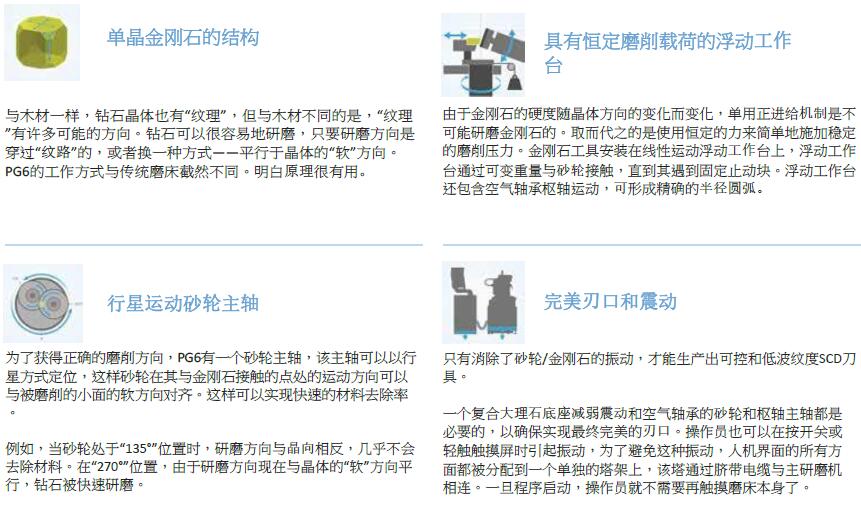

独特的自动化特征

英国Coborn PG6 超高精密行星式单晶钻石研磨机



单晶金刚石研磨

英国Coborn PG6 超高精密行星式单晶钻石研磨机

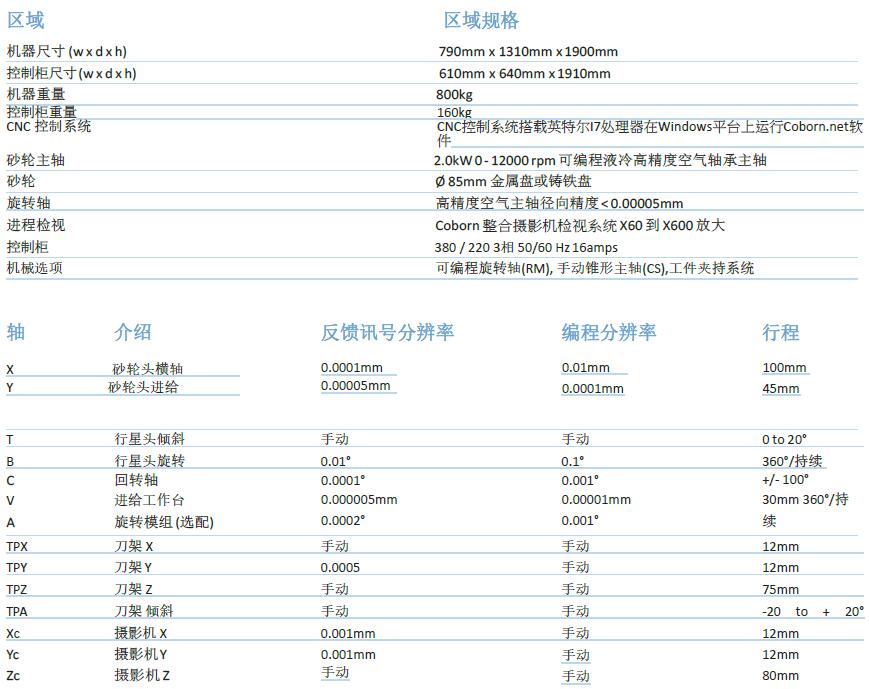

技术规格

英国Coborn PG6 超高精密行星式单晶钻石研磨机



尺寸和占用空间

英国Coborn PG6 超高精密行星式单晶钻石研磨机



软件

英国Coborn PG6 超高精密行星式单晶钻石研磨机

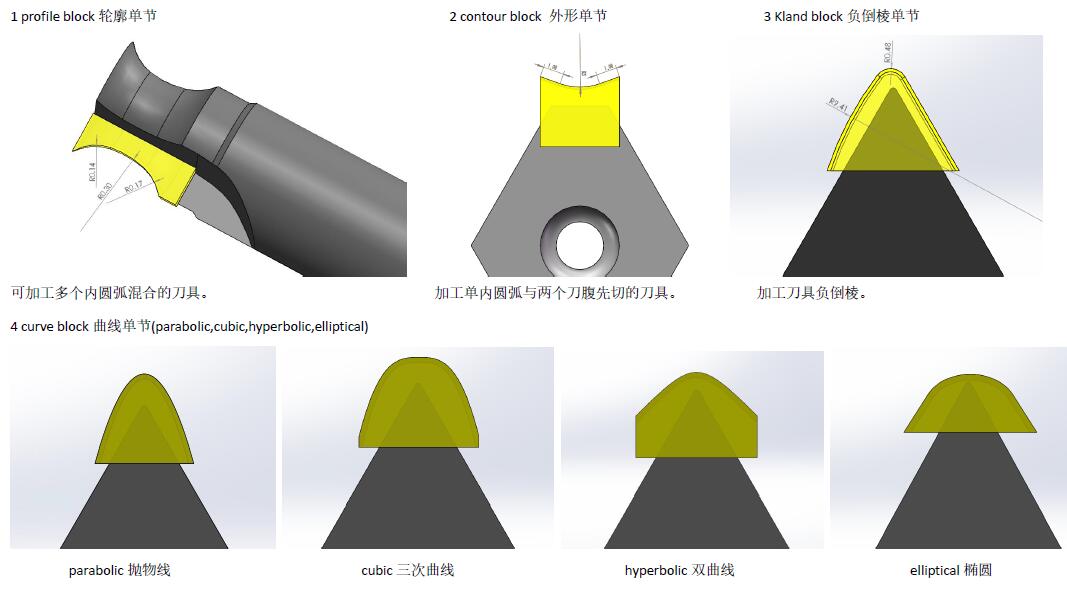

-曲线单节 - 可加工椭圆，双曲线，抛物线和三次曲线形状。

-轮廓单节 - 生成具有多个半径的内凹形状。

-外形单节 - 生成具有单个半径的内凹形状

-螺旋单节 - 加工SCD铣刀第一和第二后角

-负倒棱单 - 在刀具刀腹和圆弧上做负切削刃

-工作台位置追踪 –浮动工作台位置通过纳米分辨率的光栅尺监测，这个测量通过枢轴角度进行描绘可使操作者识别高点

-声音追踪 – 听诊器用来对研磨过程中音频监测。PG6使用这个成熟的技术来描绘根据枢轴角度的振幅图形，来给出显示任何变化的直观表示。

-基本状态远程回报 - 能够提供重要数据的提取和通过预设时间间隔邮件回报。这些数据可用来分析机台输出，运行状态和回报任何保养维护需求。未来的改进会包括自动分析数据的能力和回报操作者消除对人为干预的需要。



可磨削刀具举例*具体应用可来电咨询！

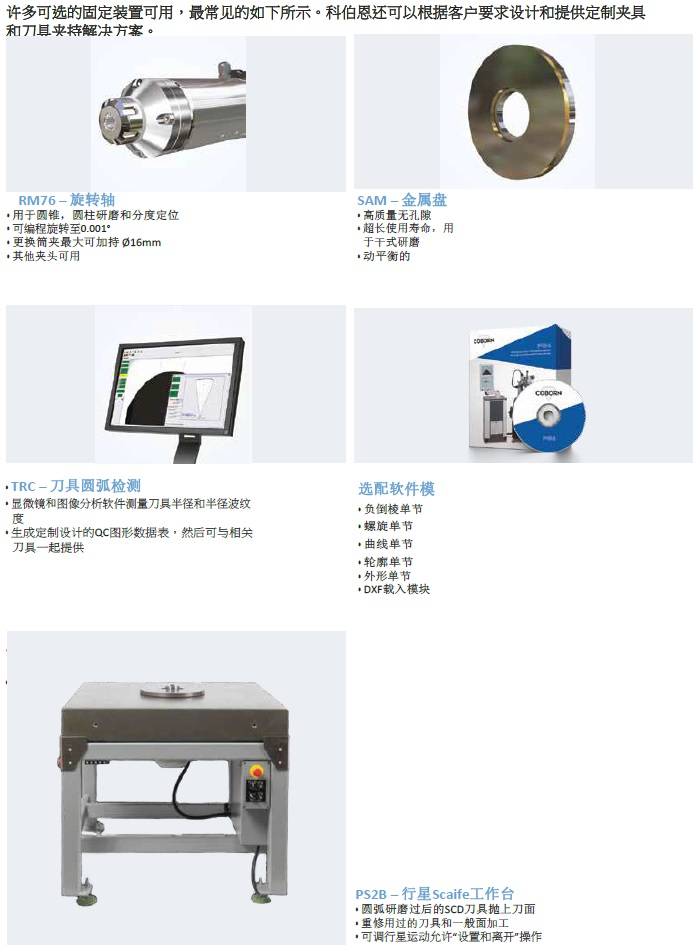

选配工装&其他

英国Coborn PG6 超高精密行星式单晶钻石研磨机
